PRIME LINE

Ergo TPS

Scroll Down

Высокая эффективность,
компактный формат.

Ergo TPS сохраняет основной дизайн линии Ergo, но повышает ее производительность благодаря усовершенствованному насосному агрегату. Компактное и мощное решение, созданное для тех, кто стремится к максимуму даже в небольших помещениях.

Меньше, больше

Ergo TPS это лучший ответ для тех, кому нужны малогабаритные компрессоры для дыхания, сохраняющие при этом высокую производительность. Оснащенный несколькими насосными блоками TPS (Tropical Plus Superdry), ERGO TPS приводится в действие электродвигателем.

Он оснащен панелью с системой контроля, включающей манометры, автостоп с регулируемым электронным реле давления, автоматический слив конденсата и контроль направления вращения. Он также оснащен двумя соединениями для шлангов высокого давления и системой фильтров увеличенного размера с двумя Hyperfilter. В качестве опции может быть добавлена выносная зарядная панель.

Смотрите внимательно

Простота входит в стандартную комплектацию

Представьте себе компрессор, способный работать с огромной производительностью и наделенный необычайной прочностью. Что бы все это значило без абсолютной простоты в обращении с ним? Мы считаем, что инновации для того и существуют, чтобы делать все проще.

А теперь все подробности

3-ступенчатый насосный агрегат высокого давления

Алюминиевый моноблок
Принудительная смазка с помощью шестеренчатого насоса низкого давления
Всасывающий фильтр: 10 мкм
Трубы, фитинги и гайки из нержавеющей стали AISI 316
Промежуточный сепаратор конденсата после второй ступени
Сепараторы конечного конденсата высокого давления двойного действия
Предохранительные клапаны после каждой ступени сжатия
Цилиндры из литого алюминия с высокой теплоотдачей и никасиловой прокладкой
Шатуны из кованого алюминия
Ведущий вал из кованой стали
Клапаны второй и третьей ступени из нержавеющей стали
Сверхпрочные роликовые подшипники
Третья ступень из закаленной стали с 5 специальными чугунными сегментами
Вторая и третья ступени с упорными площадками для устранения боковых сил на поршнях
Система фильтрации Hyperfilter

Электрический двигатель

Одна из основных частей компрессора: двигатель передает движение на насосный агрегат через ремень. Для этой модели предлагается однофазный или трехфазный электродвигатель мощностью от 5,5 до 7 ,5 кВт.

Система очистки Hyperfilter

Расположенная после последнего сепаратора компрессора и перед клапаном поддержания давления, система очистки Hyperfilter обеспечивает надежную очистку дыхательного воздуха в соответствии с DIN EN 12021¹ при использовании оригинальных фильтрующих картриджей. Сепаратор между 2-й и 3-й ступенями очистительного контура позволяет извлечь как можно больше влаги. Производительность фильтра при входном воздухе при температуре 20°C и давлении 200 бар составляет 3 050 м³.

Электрический шкаф

Выключатель ON/OFF с защитным выключателем двигателя.
Электромеханическое реле давления, которое останавливает компрессор при конечном давлении.
Слив воды из всех сепараторов между отдельными ступенями, а также из конечного сепаратора во время работы компрессора
Таймер для автоматического устройства отвода конденсата.
Встроенный вакуумный запуск (автоматическая выгрузка при каждом выключении прибора).
Бак для сбора конденсата 5 литров, с глушителем; емкость прибл. 3 литра, для экологически безопасной утилизации конденсата.

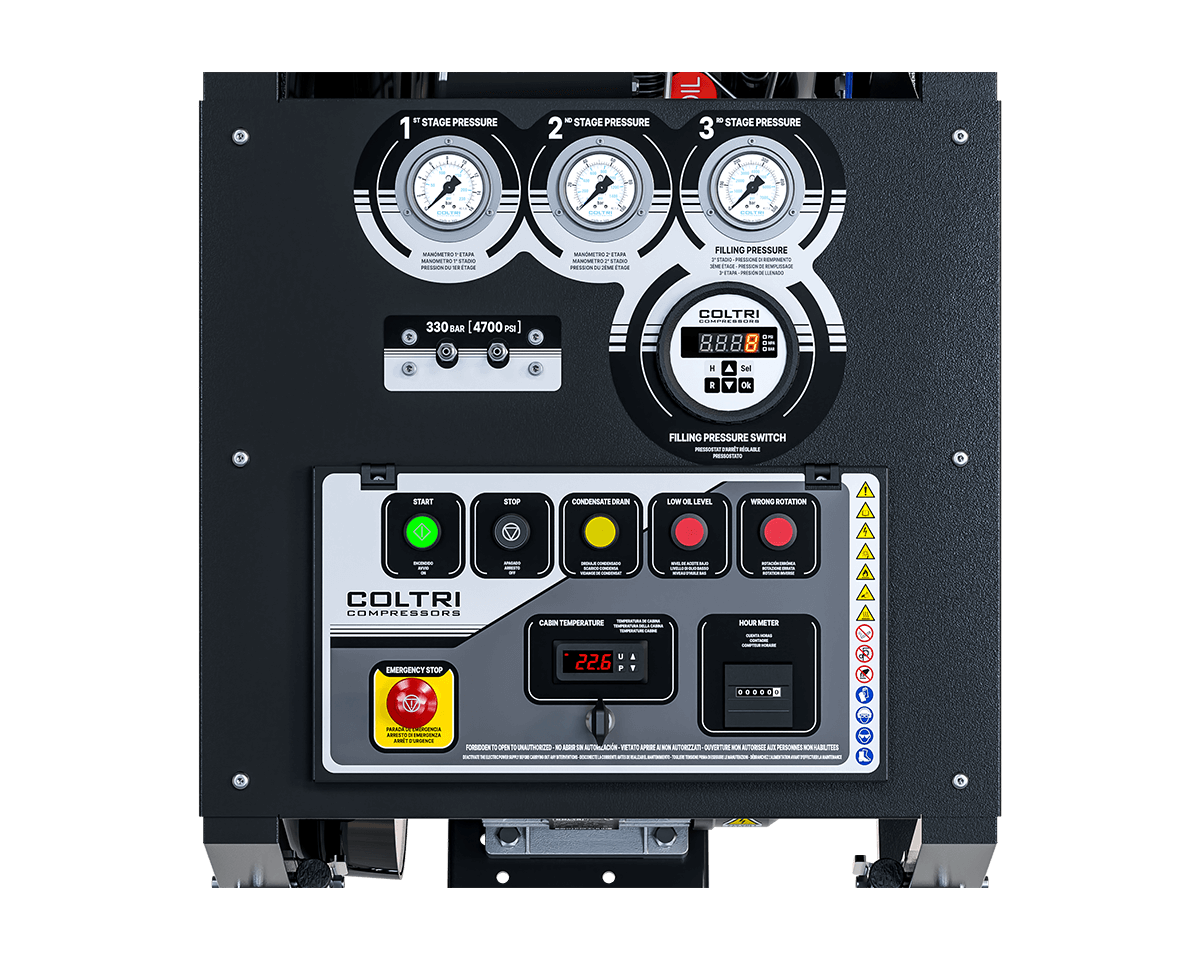

Межступенчатые манометры отображают рабочее давление для отдельных ступеней сжатия. Эта информация о давлении позволяет проверить герметичность клапанов (на входе и выходе) каждой ступени и быстро выявить потенциальные источники неисправностей.

Рамка

Открытая рама разработана для удобства обслуживания и транспортировки. Наклоняющаяся пластина держателя двигателя обеспечивает постоянное натяжение клинового ремня. Защитный кожух из термоформованного материала направляет охлаждающий воздух над цилиндрами и межступенчатыми трубами, обеспечивая высокую эффективность сжатия. Пульт управления, оснащенный манометрами межступенчатого давления, индикатором внутренней температуры, сигнализацией наличия и неправильного чередования фаз, сигнализацией нехватки масла, а также регуляторами остановки работы и ручного слива конденсата, обеспечивает простоту эксплуатации и обслуживания компрессора. Изготовлен из стали с устойчивым к царапинам порошковым покрытием черного цвета RAL 9005.

3-ступенчатый насосный агрегат высокого давления

Алюминиевый моноблок
Принудительная смазка с помощью шестеренчатого насоса низкого давления
Всасывающий фильтр: 10 мкм
Трубы, фитинги и гайки из нержавеющей стали AISI 316
Промежуточный сепаратор конденсата после второй ступени
Сепараторы конечного конденсата высокого давления двойного действия
Предохранительные клапаны после каждой ступени сжатия
Цилиндры из литого алюминия с высокой теплоотдачей и никасиловой прокладкой
Шатуны из кованого алюминия
Ведущий вал из кованой стали
Клапаны второй и третьей ступени из нержавеющей стали
Сверхпрочные роликовые подшипники
Третья ступень из закаленной стали с 5 специальными чугунными сегментами
Вторая и третья ступени с упорными площадками для устранения боковых сил на поршнях
Система фильтрации Hyperfilter

Электрический двигатель

Система очистки Hyperfilter

Электрический шкаф

Выключатель ON/OFF с защитным выключателем двигателя.
Электромеханическое реле давления, которое останавливает компрессор при конечном давлении.
Слив воды из всех сепараторов между отдельными ступенями, а также из конечного сепаратора во время работы компрессора
Таймер для автоматического устройства отвода конденсата.
Встроенный вакуумный запуск (автоматическая выгрузка при каждом выключении прибора).
Бак для сбора конденсата 5 литров, с глушителем; емкость прибл. 3 литра, для экологически безопасной утилизации конденсата.
Межступенчатые манометры отображают рабочее давление для отдельных ступеней сжатия. Эта информация о давлении позволяет проверить герметичность клапанов (на входе и выходе) каждой ступени и быстро выявить потенциальные источники неисправностей.

Рамка

Высочайшее качество воздуха — цель компрессора Coltri

Чистота и качество воздуха — две неотъемлемые характеристики наших компрессоров. Воздух, которым Вы дышите с помощью компрессоров Coltri, соответствует стандартам EN 12021:2014, поэтому с ними Вы можете работать, играть и заниматься спортом в полной безопасности.

Система очистки Hyperfilter

Hyperfilter — это высокопроизводительная система очистки, разработанная для компрессоров высокого давления, предназначенных для производства воздуха для дыхания. Он состоит из двух последовательно соединенных картриджей: первый — с молекулярным ситом для удаления влаги, второй — с комбинацией молекулярного сита и активированного угля для удаления паров масла и других загрязнений.

Такая конфигурация обеспечивает больший диапазон фильтрации и более эффективную очистку, идеально подходящую для применений, требующих больших объемов воздуха для дыхания и максимальной надежности.

Узнать больше

Поставляется с компрессорами линеек Prime и Heavy Duty

Стандартное оборудование

2 Соединения цилиндра на выбор: DIN 232, DIN 300 или INT/YOKE 232 бар

2 Заправочных шланга длиной 1,2 м

Клапан поддержания давления

Манометры для межступенчатого контроля

Двойная система Hyperfilter, сертифицированная PED

Температура в салоне с автоматическим отключением

Автоматический слив конденсата

Автоматическое управление направлением вращения

Электронное реле давления с автоматическим отключением

Контроль уровня масла с автоматическим отключением

Масляный насос с фильтром и манометром

Автоматический слив конденсата с конвейерной системой в резервуар

Ручки для переноски

Цвет рамы Черный RAL 9005

Технические характеристики

Тип газа

Воздух для дыхания EN 12021 — Nitrox 40% макс. O2 — Гелий — Азот

Давление всасывания

Атмосферный макс. 300 бар

Номинальное давление

250 бар / 330 бар / 360 бар

Рабочее давление

232 бар / 300 бар / 330 бар

Макс. рабочее давление

232 бар / 420 бар

Допустимый диапазон температур

-10° C ÷ +40° C

Допустимый диапазон высот

0 ÷ 1,500 м SLM

Максимально допустимый наклон

15°

Дизайн

Open

Рабочее напряжение, стандарт

400 В, 50 Гц

Другие рабочие напряжения

На трехфазных электродвигателях с частотой 60 Гц мощность (кВт/л.с.) увеличивается на 20%.

230 В, 50 Гц / 440 В, 60 Гц / 230 В, 60 Гц

Масло

Синтетическое масло Coltri ST 755

Интервал замены масла

1 год / 1,000 ч

Рамка

Сталь — Цвет черный RAL 9005 — Порошковое покрытие — Устойчивость к царапинам

Компрессор

Расход насосного агрегата

Измеряется при заполнении 10-литрового цилиндра с бартолерантностью 0-200 +/- 5% при комнатной температуре + 20 °C.

270 EM

270 l/min
16.2 m³/h
9.5 CFM

235 ET

235 l/min
14.1 m³/h
8.3 CFM

315 ET

315 l/min
18.9 m³/h
11.1 CFM

Система очистки

Hyperfilter x 2

Поток охлаждающего воздуха

270 EM

2.400 m³/h

235 ET

1.960 m³/h

315 ET

2.400 m³/h

Вес

Стандартная модель. Размеры и вес могут отличаться в зависимости от аксессуаров.

270 EM

184 kg
406 lb

235 ET

174 kg
384 lb

315 ET

184 kg
406 lb

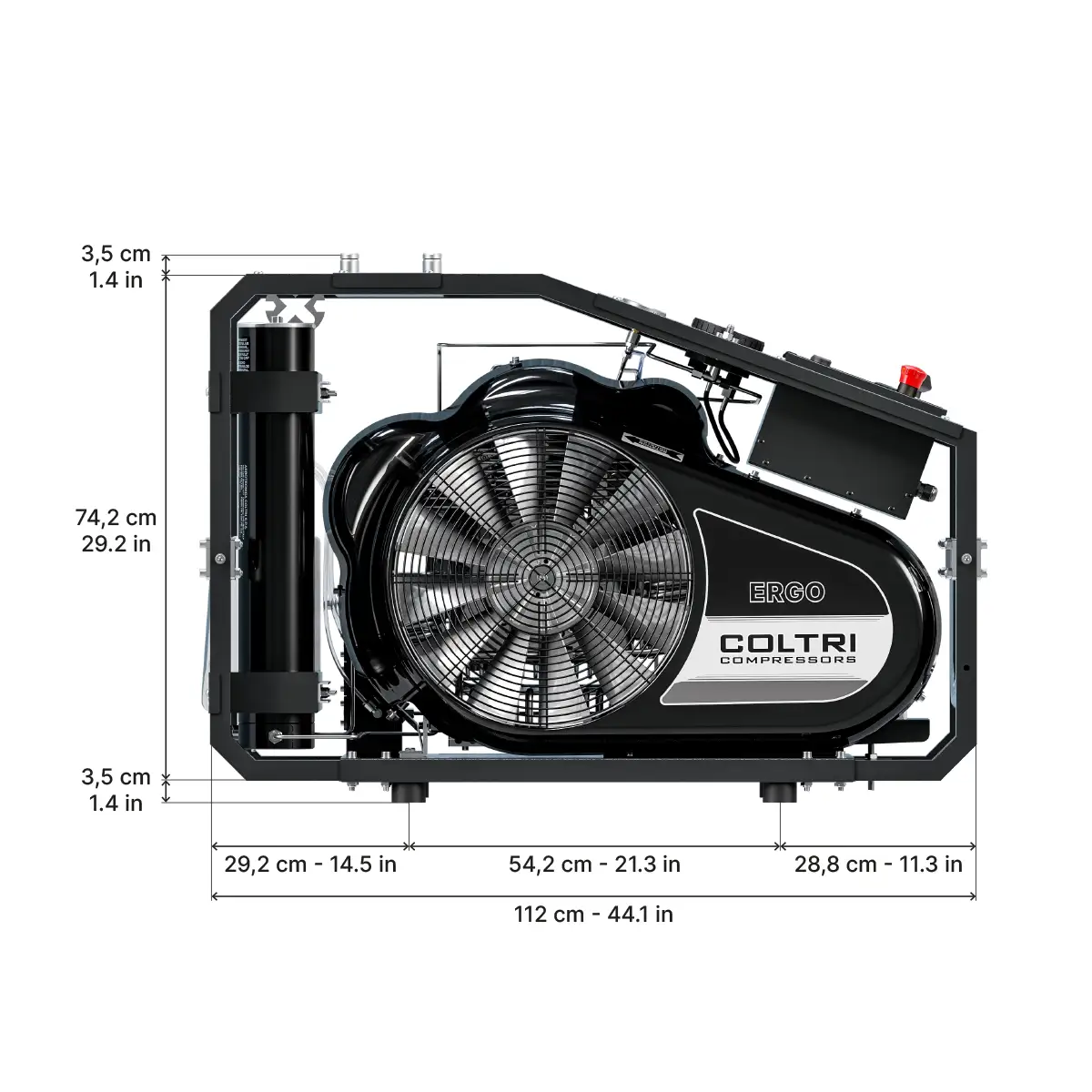

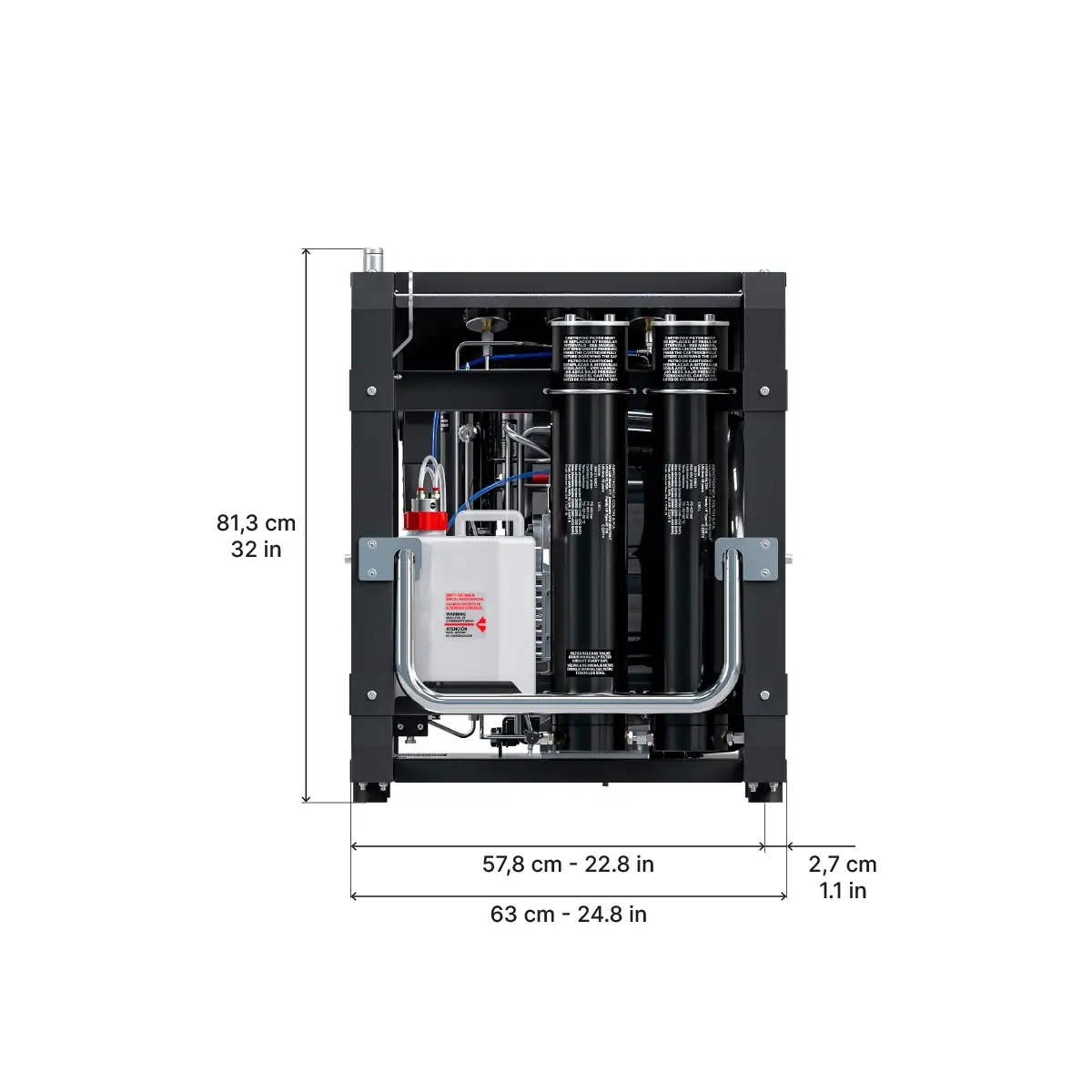

Размеры

(Ш x Г x В)

112 x 63 x 77 cm
44.1 x 24.8 x 30.3 in

Шум

Двигатель

Мощность

270 EM

5.5 kW
7.5 Hp

235 ET

4 kW
5.5 Hp

315 ET

5.5 kW
7.5 Hp

Тип двигателя

270 EM

Elettrico monofase

235 ET

Elettrico trifase

315 ET

Elettrico trifase

Рабочее напряжение/частота

Различные напряжения и частоты доступны по запросу.

270 EM

230 В, 60 Гц

235 ET

400 В, 50 Гц

315 ET

400 В, 50 Гц

Номинальный ток

270 EM

29.7 A

235 ET

16.8 A

315 ET

12.6 A

Обороты двигателя (RPM)

270 EM

3.510

235 ET

2.840

315 ET

2.850

Класс защиты

IP55

Совместимые аксессуары
