L’évolution de l’ espèce

La ligne SMART allie compacité, performance et fiabilité dans un design essentiel. Chaque détail est conçu pour offrir efficacité et polyvalence dans toutes les situations.

Le compresseur qui établit une nouvelle norme

Compresseurs d’air respirable Smart représentent l’évolution de la norme, l’un des modèles les plus populaires et les plus vendus au monde. Ils sont équipés de deux raccords de tuyaux à haute pression, d’un moteur électrique monophasé ou triphasé, de groupes motopompes indestructibles et d’un châssis compact avec des poignées pour faciliter le transport.

Des panneaux de charge externes, un panneau électrique avec purge automatique des condensats et un manomètre avec arrêt automatique sont disponibles en option.

Surveillez-la de près

La simplicité est de mise

Imaginez un compresseur capable de grandes performances et doté d’une extraordinaire robustesse. Que serait tout cela sans une simplicité absolue dans sa manipulation ? Nous pensons que c’est à cela que sert l’innovation : à rendre tout plus simple.

Et maintenant, tous les détails

Unité de pompage haute pression à 3 étages

Monobloc en aluminium
Lubrification par nébulisation avec tang immergé dans l’huile
Filtre d’aspiration : 10 um
Tubes, raccords et écrous en acier inoxydable AISI 316
Séparateur de condensat intermédiaire après le deuxième étage
Séparateurs de condensat final à haute pression
Soupapes de sécurité après chaque étage de compression
Cylindres en aluminium moulé sous pression à haute dissipation thermique avec revêtement en nicasil
Bielles en aluminium forgé
Arbre d’entraînement en acier forgé
Vannes de deuxième et troisième étages en acier inoxydable
Roulements à rouleaux robustes
Troisième étage en acier trempé avec 5 segments en fonte spéciale
Deuxième et troisième étages avec patins de poussée pour éliminer les forces latérales sur les pistons
Système de filtrage Maxifilter

Moteur électrique

Un des éléments fondamentaux du compresseur : le moteur transmet le mouvement à l’unité de pompage par l’intermédiaire de la courroie. Sur ce modèle, le moteur électrique monophasé ou triphasé est disponible de 3 à 5 5 kW.

Système de purification Maxifilter

Le système de purification Maxifilter permet un traitement fiable de l’air respirable conformément à DIN EN 12021 en utilisant les cartouches filtrantes d’origine. Il est placé après le séparateur des 2e et 3e étages du compresseur et avant la soupape de maintien de la pression pour créer une première barrière essentielle contre l’humidité. La capacité du filtre avec de l’air d’entrée à 20°C et 200 bars est de 890 m³.

Cadre

Châssis-cabine silencieux conçu et construit pour faciliter l’entretien. Fabriqué en acier avec un revêtement en poudre résistant aux rayures en noir RAL 9005.

Les détails qui comptent

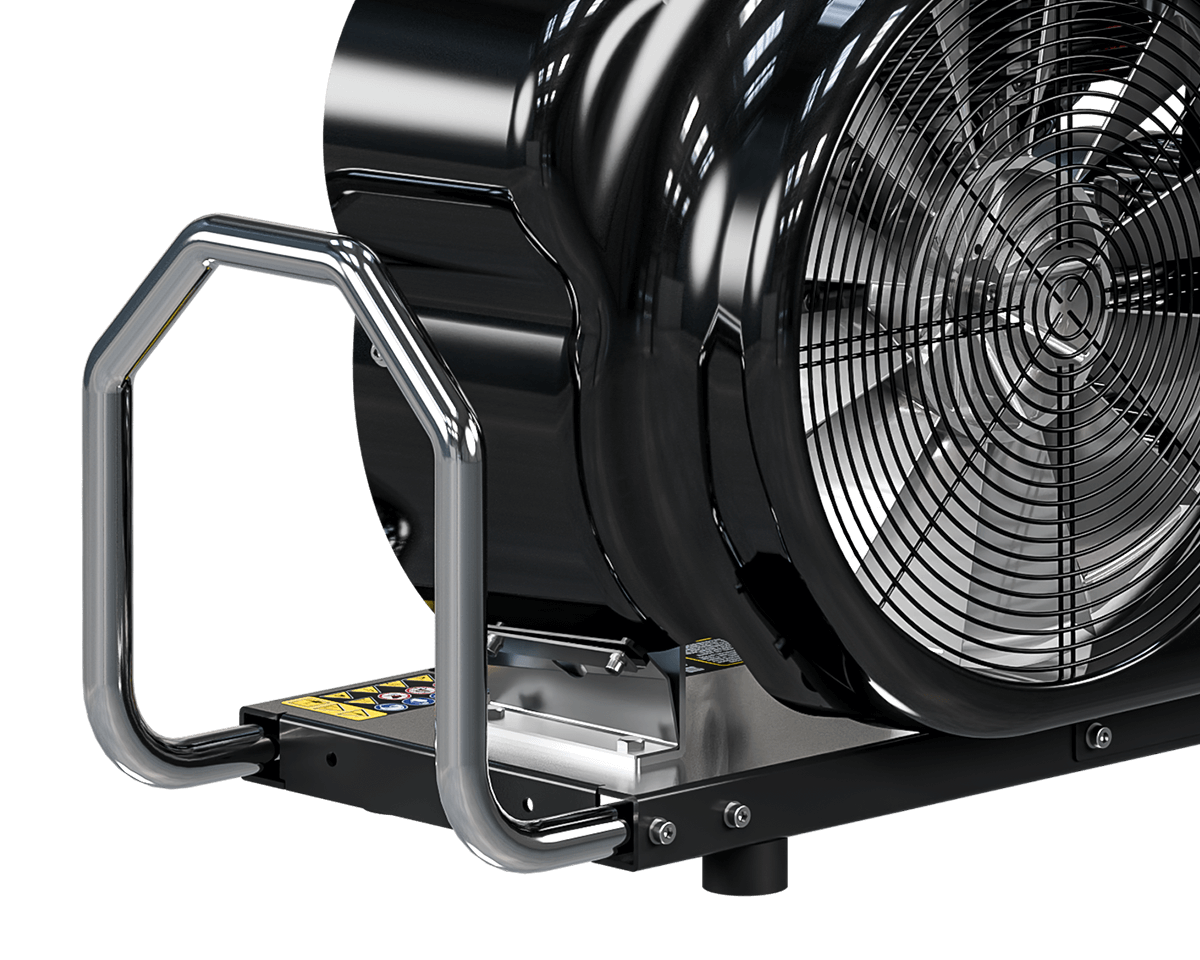

Le compresseur est doté d’un châssis compact avec des poignées pour faciliter le transport. Ajoutez aussi ce que vous voulez, comme le moniteur C.

Unité de pompage haute pression à 3 étages

Monobloc en aluminium
Lubrification par nébulisation avec tang immergé dans l’huile
Filtre d’aspiration : 10 um
Tubes, raccords et écrous en acier inoxydable AISI 316
Séparateur de condensat intermédiaire après le deuxième étage
Séparateurs de condensat final à haute pression
Soupapes de sécurité après chaque étage de compression
Cylindres en aluminium moulé sous pression à haute dissipation thermique avec revêtement en nicasil
Bielles en aluminium forgé
Arbre d’entraînement en acier forgé
Vannes de deuxième et troisième étages en acier inoxydable
Roulements à rouleaux robustes
Troisième étage en acier trempé avec 5 segments en fonte spéciale
Deuxième et troisième étages avec patins de poussée pour éliminer les forces latérales sur les pistons
Système de filtrage Maxifilter

Moteur électrique

Système de purification Maxifilter

Cadre

Châssis-cabine silencieux conçu et construit pour faciliter l’entretien. Fabriqué en acier avec un revêtement en poudre résistant aux rayures en noir RAL 9005.

Les détails qui comptent

Le compresseur est doté d’un châssis compact avec des poignées pour faciliter le transport. Ajoutez aussi ce que vous voulez, comme le moniteur C.

L’objectif d’un compresseur est d’assurer une qualité d’ air optimale. Coltri

La pureté et la qualité de l’air sont deux caractéristiques indispensables de nos compresseurs. L’air que vous respirez grâce aux compresseurs Coltri est conforme aux normes EN 12021:2014, de sorte qu’avec eux, vous pouvez travailler, jouer et faire de l’exercice en toute sécurité.

Système de purification Maxifilter.

Le Maxifilter est un système de purification haute performance conçu pour être utilisé avec des compresseurs à haute pression pour la production d’air respirable. Il utilise une cartouche filtrante combinant tamis moléculaire et charbon actif, assurant une élimination efficace de l’humidité, des vapeurs d’huile et d’autres contaminants.

Ce système garantit que l’air comprimé répond aux normes requises pour la plongée, l’industrie et les situations d’urgence, offrant ainsi une sécurité respiratoire et une fiabilité maximales.

Équipés de compresseurs Efficient Line.

Équipement de série

2 Raccords de vérin au choix : DIN 232, DIN 300 ou INT/YOKE 232 bar

2 tubes de remplissage de 1,2 m de long

Soupape de maintien de pression

Système de filtrage Maxifilter

Poignées de transport

Couleur du cadre Noir RAL 9005

Spécifications techniques

Type de gaz

Air respirable EN 12021 – Nitrox 40% max O2 – Hélium – Azote

Pression d’aspiration

Atmosphérique max. 300 millibars

Pression nominale

250 bar / 330 bar / 360 bar

Pression de service

232 bar / 300 bar / 330 bar

Pression de service maximale

232 bar / 420 bar

Plage de température admissible

-10° C ÷ +40° C

Altitude autorisée

0 ÷ 1.500 m SLM

Inclinaison maximale autorisée

6°

Conception

Cabinet de protection

Tension de fonctionnement, standard

230 V, 60 Hz / 400 V, 50 Hz

Autres tensions de fonctionnement

Sur les moteurs électriques triphasés à 60 hz, la puissance (kW / hp) augmente de 20 %.

230 V, 50 Hz / 440 V, 60 Hz

Huile

Huile synthétique Coltri ST 755

Intervalle de vidange d’huile

1 an / 1 000 h

Cadre

Acier – Couleur noire RAL 9005 – Revêtement par poudre – Résistant aux rayures

Compresseur

Débit de l’unité de pompage

Mesuré lors du remplissage d’un cylindre de 10 litres avec une tolérance de 0-200 bart +/- 5% à une température ambiante de + 20 °C.

125 EM

125 l/min
7.5 m³/h
4.4 CFM

210 EM

210 l/min
12.6 m³/h
7.4 CFM

270 EM

270 l/min
16.2 m³/h
9.5 CFM

235 ET

235 l/min
14.1 m³/h
8.3 CFM

315 ET

315 l/min
18.9 m³/h
11.1 CFM

Système de purification

Maxifilter

Débit d’air de refroidissement

125 EM

1.710 m³/h

210 EM

1.240 m³/h

270 EM

2.180 m³/h

235 ET

1.440 m³/h

315 ET

2.180 m³/h

Poids

Modèle standard. Les dimensions et le poids peuvent varier en fonction des accessoires.

125 EM

93 kg
205 lb

210 EM

100 kg
220.5 lb

270 EM

105 kg
231.5 lb

235 ET

95 kg
209.4 lb

315 ET

105 kg
231.5 lb

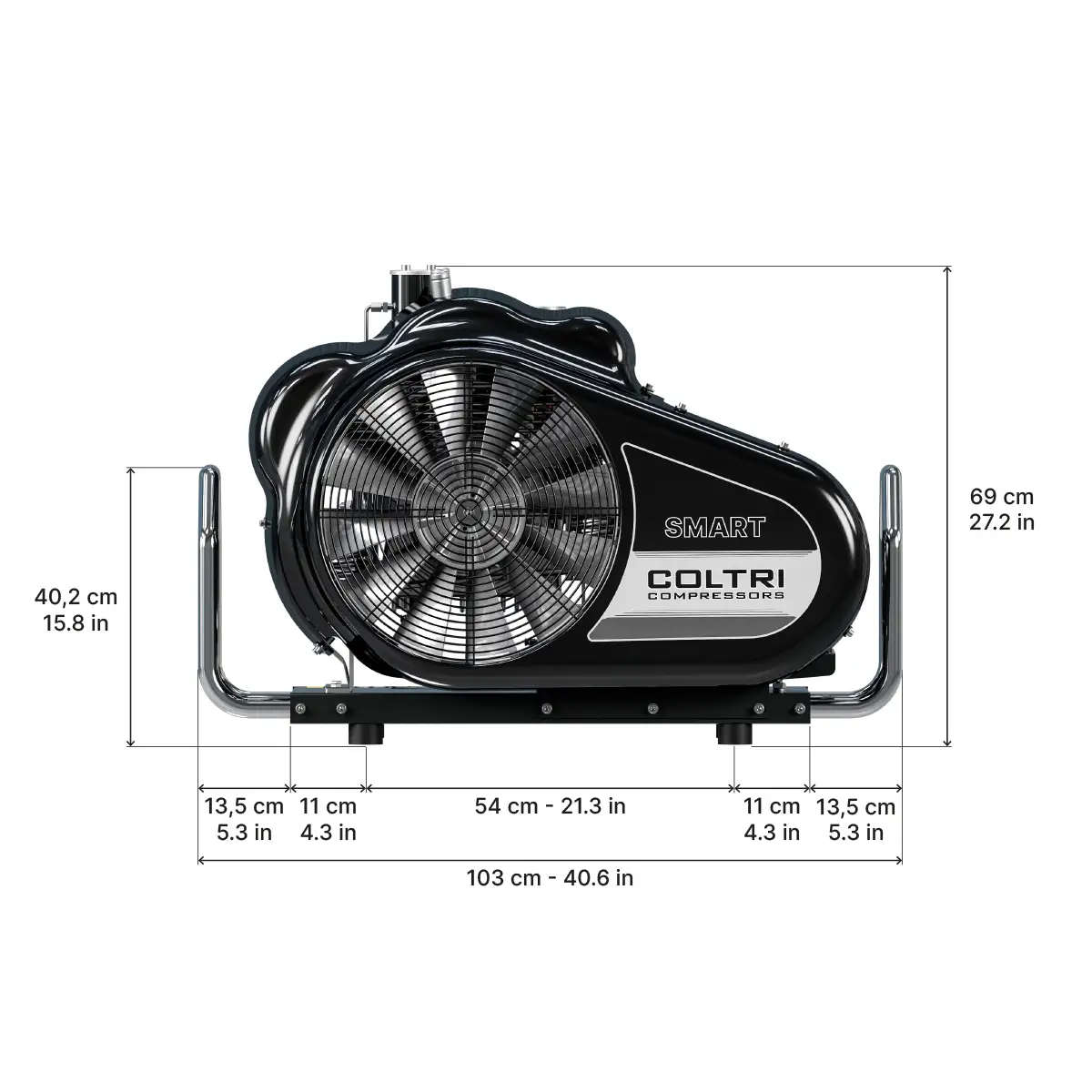

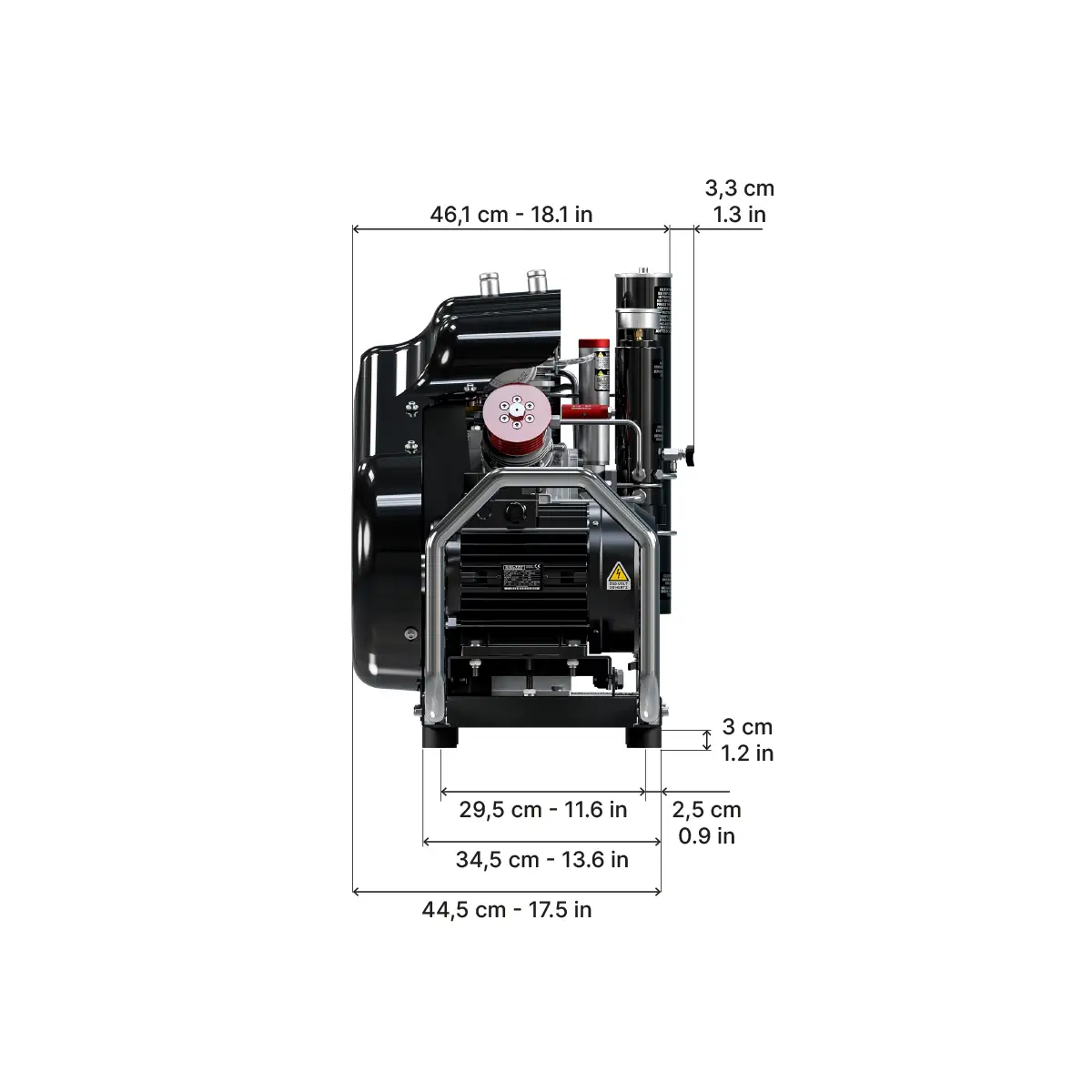

Dimensions

(L x P x H)

100 x 46 x 70 cm
39,4 x 18,1 x 27,6 in

Bruit

125 EM

210 EM

LpA 74,5 dB

270 EM

235 ET

315 ET

LpA 79,1 dB

Moteur

Puissance

125 EM

3 kW
4 Hp

210 EM

4 kW
5.5 Hp

270 EM

5,5 kW
7.5 Hp

235 ET

4 kW
5.5 Hp

315 ET

5,5 kW
7.5 Hp

Type de moteur

125 EM

Elettrico monofase

210 EM

Elettrico monofase

270 EM

Elettrico monofase

235 ET

Elettrico trifase

315 ET

Elettrico trifase

Tension/fréquence de fonctionnement

Différentes tensions et fréquences sont disponibles sur demande.

125 EM

230 V, 60 Hz

210 EM

220 V, 60 Hz

270 EM

230 V, 60 Hz

235 ET

400 V, 50 Hz

315 ET

400 V, 50 Hz

Courant nominal

125 EM

20 A

210 EM

25.2 A

270 EM

29.7 A

235 ET

16.8 A

315 ET

12.6 A

Régime du moteur (RPM)

125 EM

2.800

210 EM

3.450

270 EM

3.510

235 ET

2.840

315 ET

2.850

Classe de protection

IP55
