CNG Booster HD

LIGNE CNG

Scroll Down

Il élève tout à la puissance n. Même les résultats

Conçue pour les stations de recharge de taille moyenne, la série Booster CNG Booster HD peuvent comprimer jusqu’à 250 bars de gaz naturel et de biométhane préalablement traités et filtrés à partir de la ligne d’alimentation. Ils sont conçus pour un usage professionnel, grâce à leurs quatre étages de compression et à leur faible vitesse. Le panneau de commande à distance, fourni avec un câble de 5 mètres, fournit toutes les indications pour un fonctionnement en toute sécurité.

Surveillez-la de près

La simplicité est de mise

Imaginez un compresseur capable de grandes performances et doté d’une extraordinaire robustesse. Que serait tout cela sans une simplicité absolue dans sa manipulation ? Nous pensons que c’est à cela que sert l’innovation : à rendre tout plus simple.

Et maintenant, tous les détails

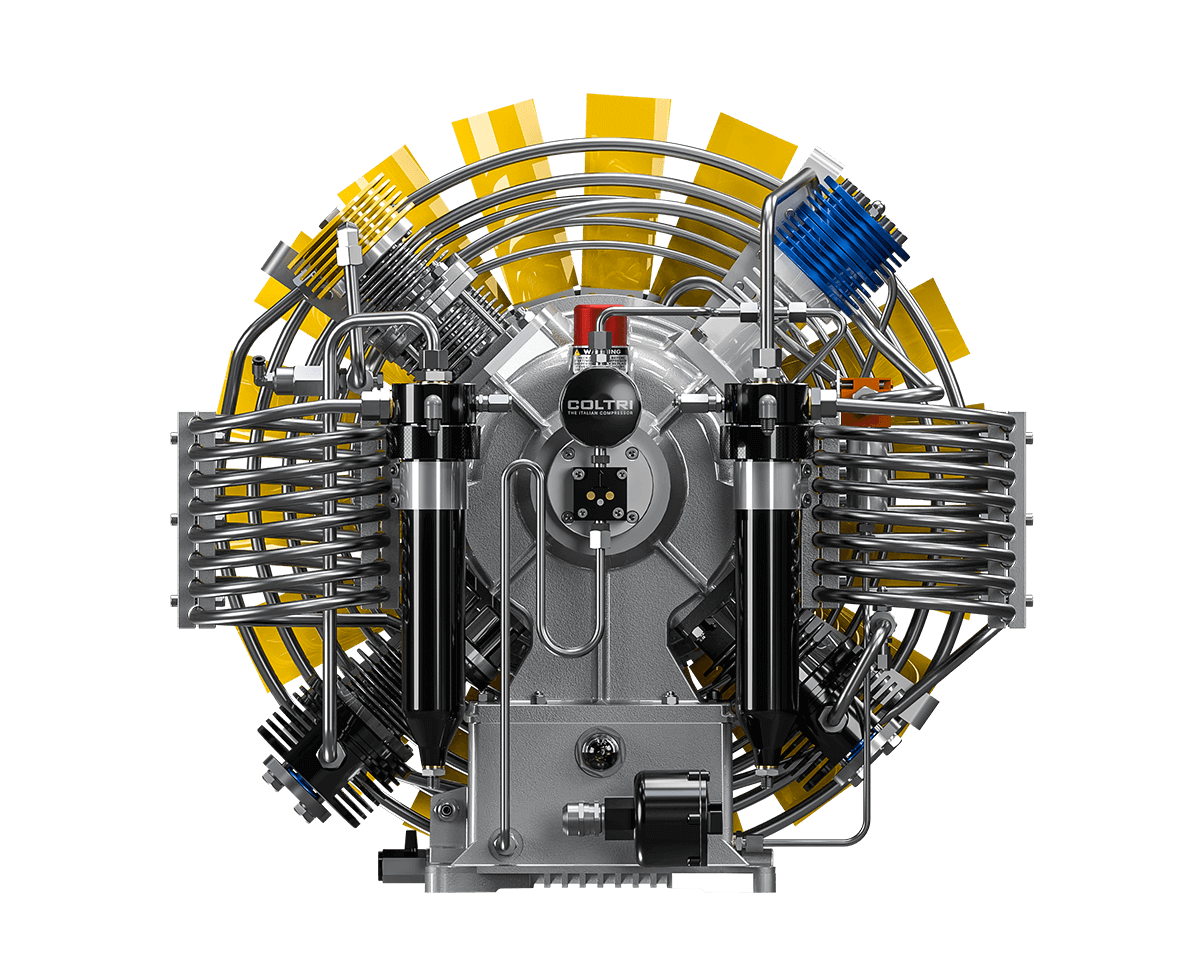

Unité de pompage de méthane haute pression à 4 étages

Monobloc en aluminium
Lubrification forcée par pompe à engrenages basse pression
Filtre d’entrée
Tubes, raccords et écrous en acier inoxydable AISI 316
Séparateurs de condensats intermédiaires après les deuxième et troisième étapes
Séparateurs de condensat final haute pression à double effet
Pressostat de sécurité après chaque étage de compression
Cylindres spéciaux en fonte avec rodage à faible rugosité
Bielles en aluminium forgé
Arbre d’entraînement en acier forgé
Vannes à haut débit pour les deuxième et troisième étages
Roulements à rouleaux pour les travaux intensifs
Quatrième étage en acier trempé avec 6 segments de piston en fonte spéciale
Deuxième et troisième étages avec patins de poussée pour éliminer les forces latérales sur les pistons
Système de filtrage Hyperfilter

Moteur électrique

Un des éléments fondamentaux du compresseur : le moteur transmet le mouvement à l’unité de pompage par l’intermédiaire de la courroie. Un moteur électrique triphasé de 9 à 15 kW est disponible sur ce modèle.

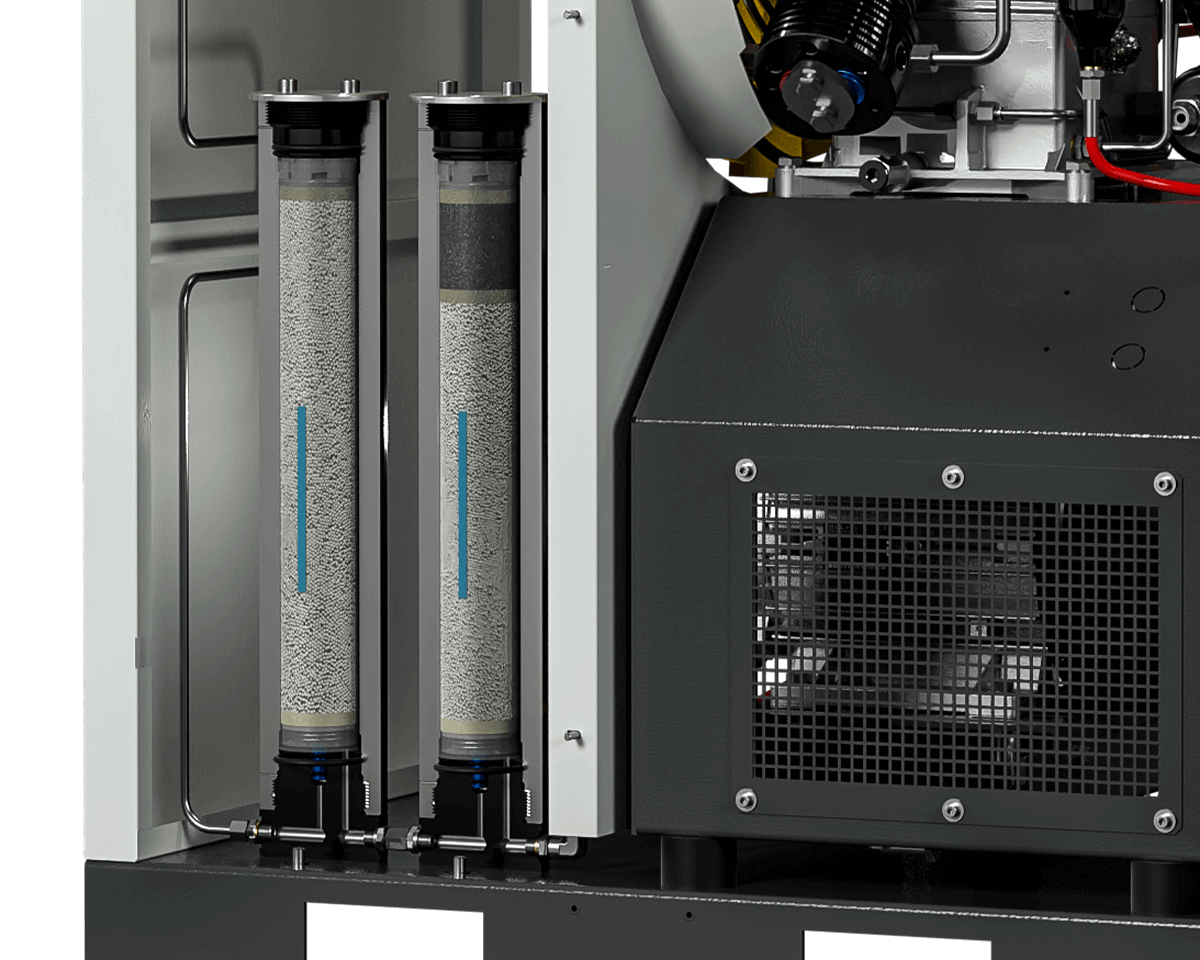

Système de purification Hyperfilter

Situé après le dernier séparateur du compresseur et avant la soupape de maintien de la pression, le système de purification Hyperfilter permet un traitement fiable de l’air respirable conformément à DIN EN 12021¹ en utilisant les cartouches filtrantes d’origine. Le séparateur entre le deuxième et le troisième étage du circuit de purification permet d’extraire autant d’humidité que possible. La capacité du filtre avec un air d’entrée à 20°C et 200 bars est de 3 050 m³.

Armoire électrique

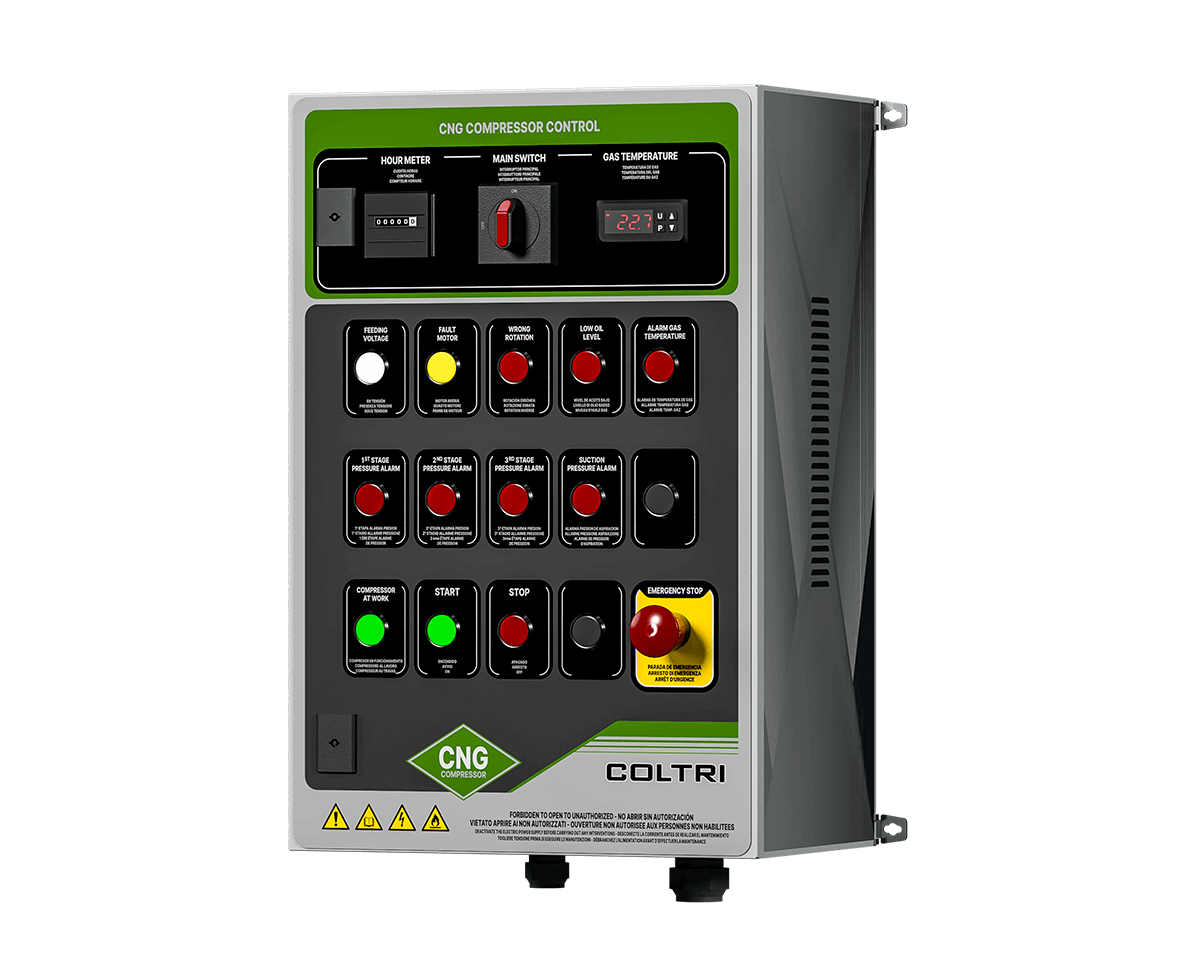

Panneau de contrôle
Bouton d’urgence
Interrupteur ON/OFF
Compteur d’heures de fonctionnement
Température du gaz
Indicateur de présence de tension
Indicateur de mauvaise direction
Voyant de niveau d’huile
Voyant d’alarme de la température du gaz
Témoin de pression 1er, 2ème et 3ème étage
Témoin de pression d’aspiration
Voyant d’avertissement du compresseur au travail
Bouton d’alimentation
Bouton d’arrêt

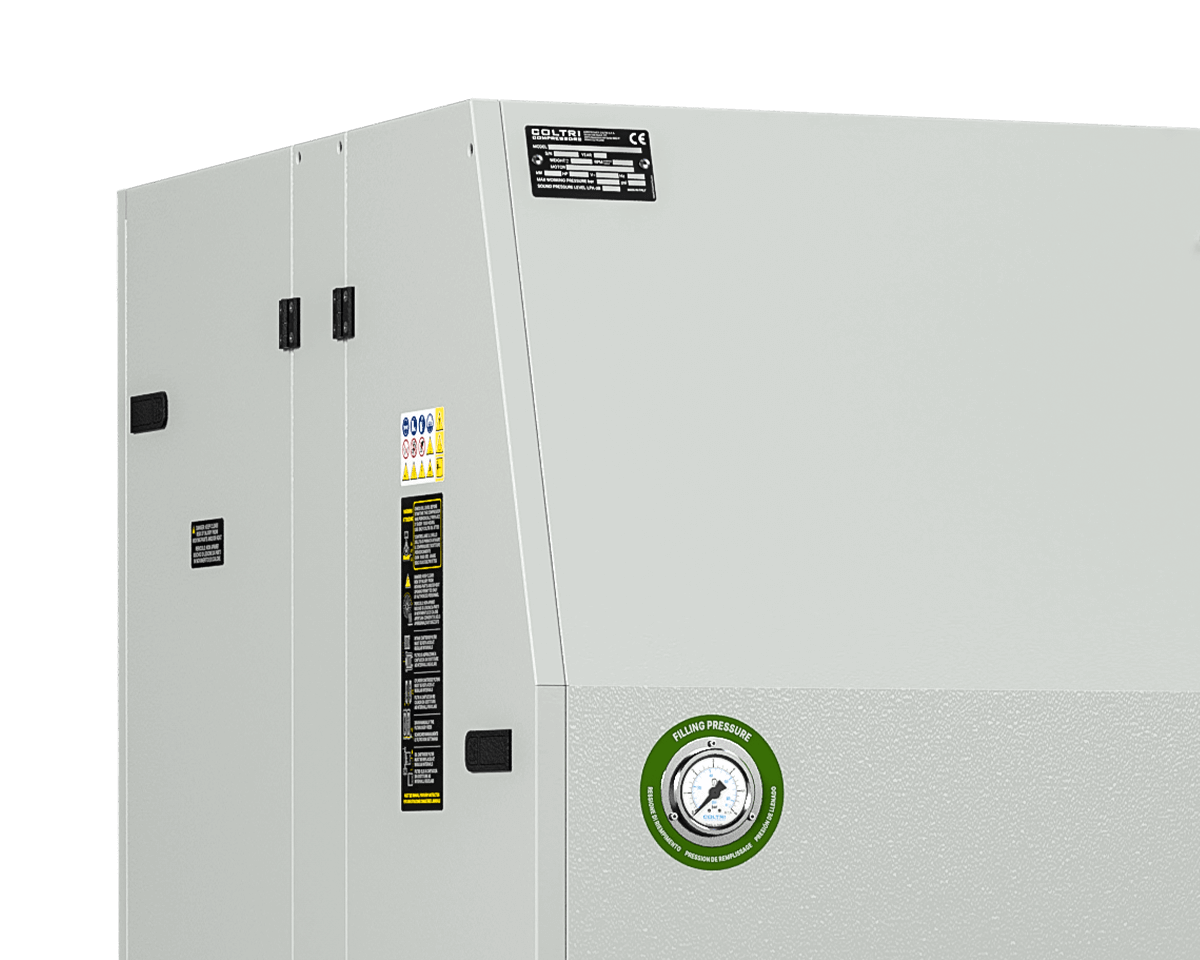

Cadre

Châssis de la cabine en acier silencieux avec peinture en poudre résistante aux rayures en Anthracite RAL 7016 et Gris RAL 7035.

Unité de pompage de méthane haute pression à 4 étages

Monobloc en aluminium
Lubrification forcée par pompe à engrenages basse pression
Filtre d’entrée
Tubes, raccords et écrous en acier inoxydable AISI 316
Séparateurs de condensats intermédiaires après les deuxième et troisième étapes
Séparateurs de condensat final haute pression à double effet
Pressostat de sécurité après chaque étage de compression
Cylindres spéciaux en fonte avec rodage à faible rugosité
Bielles en aluminium forgé
Arbre d’entraînement en acier forgé
Vannes à haut débit pour les deuxième et troisième étages
Roulements à rouleaux pour les travaux intensifs
Quatrième étage en acier trempé avec 6 segments de piston en fonte spéciale
Deuxième et troisième étages avec patins de poussée pour éliminer les forces latérales sur les pistons
Système de filtrage Hyperfilter

Moteur électrique

Système de purification Hyperfilter

Armoire électrique

Panneau de contrôle
Bouton d’urgence
Interrupteur ON/OFF
Compteur d’heures de fonctionnement
Température du gaz
Indicateur de présence de tension
Indicateur de mauvaise direction
Voyant de niveau d’huile
Voyant d’alarme de la température du gaz
Témoin de pression 1er, 2ème et 3ème étage
Témoin de pression d’aspiration
Voyant d’avertissement du compresseur au travail
Bouton d’alimentation
Bouton d’arrêt

Cadre

Châssis de la cabine en acier silencieux avec peinture en poudre résistante aux rayures en Anthracite RAL 7016 et Gris RAL 7035.

Avec eux, vous êtes en sécurité

Les compresseurs CNG Coltri mettent la sécurité au premier plan : ils sont équipés de capteurs qui arrêtent la machine en cas de fuite et d’électrovannes à la sortie et à l’entrée pour réguler le fonctionnement de la machine et de l’installation.

Équipement de série

Filtre d’entrée

L’auto-stop

Double système de filtration Hyperfilter certifié PED avec tamis moléculaire

Pistolet de remplissage de gaz naturel à action directe NGV1

Tuyau de remplissage 4,5 m

Pressostat basse pression à l’entrée du gaz

Détecteur de méthane

Pompe à huile

Couleur du cadre Anthracite RAL 7016 et Gris RAL 7035

Spécifications techniques

Type de gaz

Gaz naturel – Méthane

Pression d’aspiration

2 bar – 5 bar

Pression nominale

250 bar

Pression de service

200 bar / 250 bar

Pression de service maximale

200 bar / 250 bar

Plage de température admissible

-10° C ÷ +40° C

Altitude autorisée

0 ÷ 1.500 m SLM

Inclinaison maximale autorisée

15°

Conception

Telaio semi insonorizzato

Tension de fonctionnement, standard

400 V, 50 Hz

Autres tensions de fonctionnement

Sur les moteurs électriques triphasés à 60 hz, la puissance (kW / hp) augmente de 20 %.

230 V, 50 Hz / 230 V, 60 Hz / 400 V, 60 Hz / 690 V, 60 Hz

Huile

Olio sintetico Coltri ST 755

Intervalle de vidange d’huile

1 an / 1 000 h

Cadre

Acier – Couleur RAL 7035, RAL 7016 – Revêtement par poudre – Résistant aux rayures

Compresseur

Débit de l’unité de pompage

9 KW

De 330 l/min a 660 l/min
De 19.8 m³/h a 36 m³/h
De 11.7 CFM a 21.2 CFM

11 KW

De 350 l/min a 750 l/min
De 21 m³/h a 45 m³/h
De 12.4 CFM a 26.5 CFM

15 KW

De 400 l/min a 800 l/min
De 24 m³/h a 48 m³/h
De 14.1 CFM a 28.3 CFM

Système de purification

Hyperfilter

Débit d’air de refroidissement

9 KW

3.000 m³/h

11 KW

3.000 m³/h

15 KW

3.000 m³/h

Poids

Modèle standard. Les dimensions et le poids peuvent varier en fonction des accessoires.

9 KW

420 kg
926 lb

11 KW

420 kg
926 lb

15 KW

420 kg
926 lb

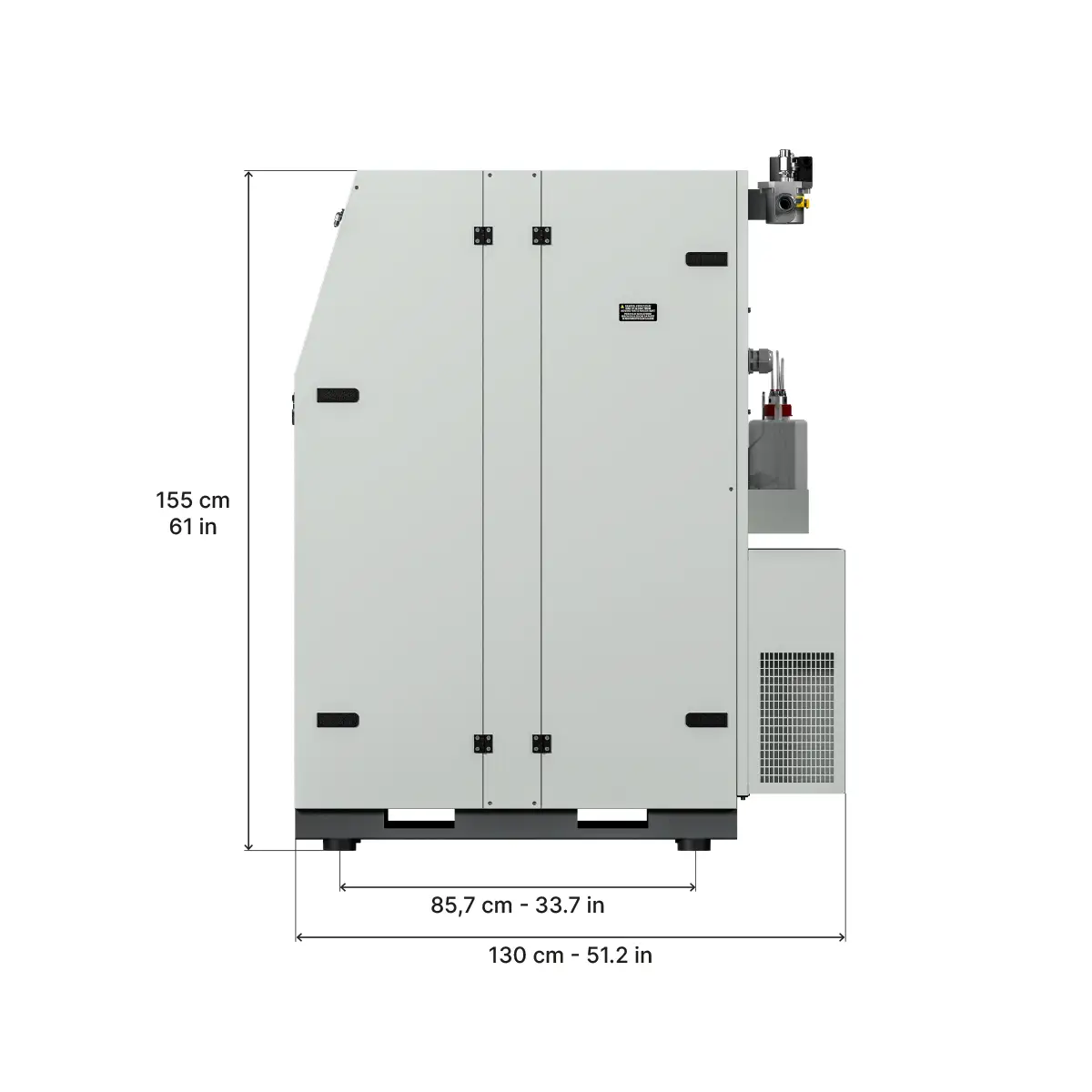

Dimensions

(L x P x H)

79 x 130 x 155 cm
31.1 x 51.2 x 61 in

Bruit

Moteur

Puissance

9 KW

9 kW
12 Hp

11 KW

11 kW
14 Hp

15 KW

15 kW
20 Hp

Type de moteur

9 KW

Électricité triphasée

11 KW

Électricité triphasée

15 KW

Électricité triphasée

Tension/fréquence de fonctionnement

Différentes tensions et fréquences sont disponibles sur demande.

9 KW

400 V, 50 Hz

11 KW

400 V, 50 Hz

15 KW

400 V, 50 Hz

Courant nominal

9 KW

18.8 A

11 KW

23 A

15 KW

31 A

Régime du moteur (RPM)

9 KW

2.880

11 KW

2.910

15 KW

2.920

Classe de protection

IP55

LIGNE CNG

CNG Booster HD

Il élève tout à la puissance n. Même les résultats

La simplicité est de mise

Imaginez un compresseur capable de grandes performances et doté d’une extraordinaire robustesse. Que serait tout cela sans une simplicité absolue dans sa manipulation ? Nous pensons que c’est à cela que sert l’innovation : à rendre tout plus simple.

Avec eux, vous êtes en sécurité

Les compresseurs CNG Coltri mettent la sécurité au premier plan : ils sont équipés de capteurs qui arrêtent la machine en cas de fuite et d’électrovannes à la sortie et à l’entrée pour réguler le fonctionnement de la machine et de l’installation.

Équipement de série

Spécifications techniques

Type de gaz

Pression d’aspiration

Pression nominale

Pression de service

Pression de service maximale

Plage de température admissible

Altitude autorisée

Inclinaison maximale autorisée

Conception

Tension de fonctionnement, standard

Autres tensions de fonctionnement

Huile

Intervalle de vidange d’huile

Cadre

Compresseur

Débit de l’unité de pompage

9 KW

11 KW

15 KW

Système de purification

Débit d’air de refroidissement

9 KW

11 KW

15 KW

Poids

9 KW

11 KW

15 KW

Dimensions

Bruit

Moteur

Puissance

9 KW

11 KW

15 KW

Type de moteur

9 KW

11 KW

15 KW

Tension/fréquence de fonctionnement

9 KW

11 KW

15 KW

Courant nominal

9 KW

11 KW

15 KW

Régime du moteur (RPM)

9 KW

11 KW

15 KW

Classe de protection

Documentation CNG Booster HD
