Mark III Silent

Scroll Down

El control lo es todo

Diseñado con sistemas de control que permiten una supervisión eficaz de las operaciones: presión entre etapas, nivel de aceite, temperatura interna de la cabina y detector del sentido de giro.

Silenciosa. Potente. Inteligente.

El modelo Mark Ⅲ Silencioso está diseñado con sistemas de control que permiten una supervisión eficaz de las operaciones: presión entre etapas, nivel de aceite, temperatura interna de la cabina y detector de sentido de giro.

Dotado de dos conexiones de manguera de alta presión, está equipado con motores eléctricos y potentes unidades de bombeo, drenaje automático de condensados y un panel eléctrico para gestionar la desconexión automática del compresor. Las opciones disponibles incluyen un panel de recarga a distancia.

Vigílalo de cerca

La sencillez viene de serie

Imagina tener un compresor capaz de grandes prestaciones y dotado de una extraordinaria robustez. ¿Qué sería todo esto sin una sencillez absoluta en su manejo? Creemos que para eso está la innovación: para hacerlo sencillo.

Y ahora todos los detalles

Grupo de bombeo de alta presión de 3 etapas

Monobloque de aluminio,
Cuello de cisne de acero forjado
Lubricación por salpicadura
Bielas de aluminio forjado
Rodamientos de rodillos de banco
Cojinetes de rodillos de biela
Cilindros de aluminio de 1ª y 2ª etapa con revestimiento de nicasil duro
Cilindros guía de patín de 2ª y 3ª etapa de aluminio con revestimiento de nicasil duro
Cilindro de la 3ª etapa de acero especial tratado.
Válvulas de admisión y escape de acero inoxidable
Tubos de refrigeración interetapas de acero inoxidable
Separador después de la 2ª y 3ª etapa
Válvulas de seguridad después de cada etapa
Sistema de filtrado Maxifilter
Sensor de nivel de aceite

Motor eléctrico

Una de las piezas fundamentales del compresor: el motor transfiere el movimiento a la unidad de bombeo a través de la correa. En este modelo está disponible el motor eléctrico monofásico o trifásico de 4 a 5 ,5 kW.

Sistema de depuración Maxifilter

El sistema de purificación Maxifilter permite un tratamiento fiable del aire respirable según DIN EN 12021 cuando se utilizan cartuchos filtrantes originales. Se coloca después del separador de 2ª y 3ª etapa del compresor y antes de la válvula de mantenimiento de presión para crear una primera barrera fundamental contra la humedad. La capacidad del filtro con aire de entrada a 20°C y 200 bar es de 890 m³.

Armario eléctrico

Interruptor ON/OFF con interruptor de protección del motor.
Presostato electromecánico que detiene el compresor a la presión final.
Drenaje de todos los separadores entre las distintas etapas y también del separador final durante el funcionamiento del compresor
Temporizador para el dispositivo automático de evacuación de condensados.
Puesta en marcha por vacío integrada (descarga automática cada vez que se apaga la unidad).
Depósito de recogida de condensados 5 litros, con silenciador; capacidad aprox. 3 litros, para eliminar los condensados de forma respetuosa con el medio ambiente.
Los manómetros interetapas muestran la presión de funcionamiento de cada una de las etapas de compresión. Esta información sobre la presión permite comprobar la estanqueidad de las válvulas (de entrada y salida) de cada etapa e identificar rápidamente posibles fuentes de fallo.

Marco

Chasis de cabina silenciada diseñado y construido para facilitar el mantenimiento. La placa portamotor basculante garantiza una tensión constante de la correa trapezoidal.

El funcionamiento y el mantenimiento del compresor se ven facilitados por importantes características y herramientas: el nivel de aceite y la descarga mostrados en el exterior, la consola de control equipada con manómetros de presión entre etapas, el indicador de temperatura interna, la alarma de presencia y secuencia de fases errónea, la alarma de falta de aceite y los controles de parada de funcionamiento y purga manual de condensados.

Grupo de bombeo de alta presión de 3 etapas

Monobloque de aluminio,
Cuello de cisne de acero forjado
Lubricación por salpicadura
Bielas de aluminio forjado
Rodamientos de rodillos de banco
Cojinetes de rodillos de biela
Cilindros de aluminio de 1ª y 2ª etapa con revestimiento de nicasil duro
Cilindros guía de patín de 2ª y 3ª etapa de aluminio con revestimiento de nicasil duro
Cilindro de la 3ª etapa de acero especial tratado.
Válvulas de admisión y escape de acero inoxidable
Tubos de refrigeración interetapas de acero inoxidable
Separador después de la 2ª y 3ª etapa
Válvulas de seguridad después de cada etapa
Sistema de filtrado Maxifilter
Sensor de nivel de aceite

Motor eléctrico

Sistema de depuración Maxifilter

Armario eléctrico

Interruptor ON/OFF con interruptor de protección del motor.
Presostato electromecánico que detiene el compresor a la presión final.
Drenaje de todos los separadores entre las distintas etapas y también del separador final durante el funcionamiento del compresor
Temporizador para el dispositivo automático de evacuación de condensados.
Puesta en marcha por vacío integrada (descarga automática cada vez que se apaga la unidad).
Depósito de recogida de condensados 5 litros, con silenciador; capacidad aprox. 3 litros, para eliminar los condensados de forma respetuosa con el medio ambiente.
Los manómetros interetapas muestran la presión de funcionamiento de cada una de las etapas de compresión. Esta información sobre la presión permite comprobar la estanqueidad de las válvulas (de entrada y salida) de cada etapa e identificar rápidamente posibles fuentes de fallo.

Marco

Chasis de cabina silenciada diseñado y construido para facilitar el mantenimiento. La placa portamotor basculante garantiza una tensión constante de la correa trapezoidal.

La máxima calidad del aire es el objetivo de un compresor Coltri

La pureza y la calidad del aire son dos características indispensables de nuestros compresores. El aire que respiras de los compresores Coltri cumple la norma EN 12021:2014, por lo que con ellos puedes trabajar, jugar y hacer ejercicio con total seguridad.

Sistema de purificación Maxifiltro

El Maxifiltro es un sistema de purificación de alto rendimiento diseñado para su uso con compresores de alta presión para la producción de aire respirable. Utiliza un cartucho filtrante combinado de tamiz molecular y carbón activado que garantiza la eliminación eficaz de la humedad, el vapor de aceite y otros contaminantes.

Este sistema garantiza que el aire comprimido cumpla las normas exigidas para el buceo, el uso industrial y de emergencia, ofreciendo la máxima seguridad respiratoria y fiabilidad.

Más información

Equipado en compresores Efficient Line

Equipamiento de serie

2 Conexiones de cilindro a elegir entre DIN 232, DIN 300 o INT/YOKE 232 bar

2 Tubos de llenado de 1,2 m de longitud

Válvula de mantenimiento de presión

Manómetros de control entre etapas

Sistema de filtrado Maxifilter

Temperatura interior del habitáculo con desconexión automática

Control automático del sentido de giro

Presostato con desconexión automática

Control del nivel de aceite con desconexión automática

Purga automática de condensados con sistema de transporte al depósito

Color del marco Negro RAL 9005

Especificaciones técnicas

Tipo de gas

Aire respirable (EN 12021) – Nitrox 40% máx. O2 – Helio – Nitrógeno

Presión de aspiración

Atmosférico máx. 300 milibares

Presión nominal

250 bar / 330 bar / 360 bar

Presión de funcionamiento

232 bar / 300 bar / 330 bar

Presión máx. de funcionamiento

232 bar (eléctrico monofásico) – 420 bar (eléctrico trifásico)

Rango de temperatura admisible

-10° C ÷ +40° C

Altitud permitida

0 ÷ 1.500 m SLM

Inclinación máxima permitida

6°

Diseño

Mueble insonorizado con absorbente acústico

Tensión de funcionamiento, estándar

400 V; 50 Hz

Otras tensiones de funcionamiento

En los motores eléctricos trifásicos a 60 hz la potencia (kW / CV) aumenta un 20%.

230 V, 50 Hz / 440 V, 60 Hz / 230 V, 60 Hz

Aceite

Aceite sintético Coltri ST 755

Intervalo de cambio de aceite

1 año / 1.000 h

Marco

Acero – color Negro RAL 9005 – Recubierto de polvo – resistente a los arañazos

Compresor

Caudal de la unidad de bombeo

Medido al llenar un cilindro de 10 litros con 0-200 bartolerancia +/- 5% a + 20 °C de temperatura ambiente.

210 EM

210 l/min
12.6 m³/h
7.4 CFM

270 EM

270 l/min
16.2 m³/h
9.5 CFM

235 ET

235 l/min
14.1 m³/h
8.2 CFM

315 ET

315 l/min
18.9 m³/h
11.1 CFM

Sistema de depuración

Maxifilter

Flujo de aire de refrigeración

210 EM

1.240 m³/h

270 EM

2.180 m³/h

235 ET

1.440 m³/h

315 ET

2.180 m³/h

Peso

Modelo estándar. Las dimensiones y el peso pueden variar en función de los accesorios.

210 EM

162 kg
357 lb

270 EM

168 kg
370 lb

235 ET

162 kg
357 lb

315 ET

168 kg
370 lb

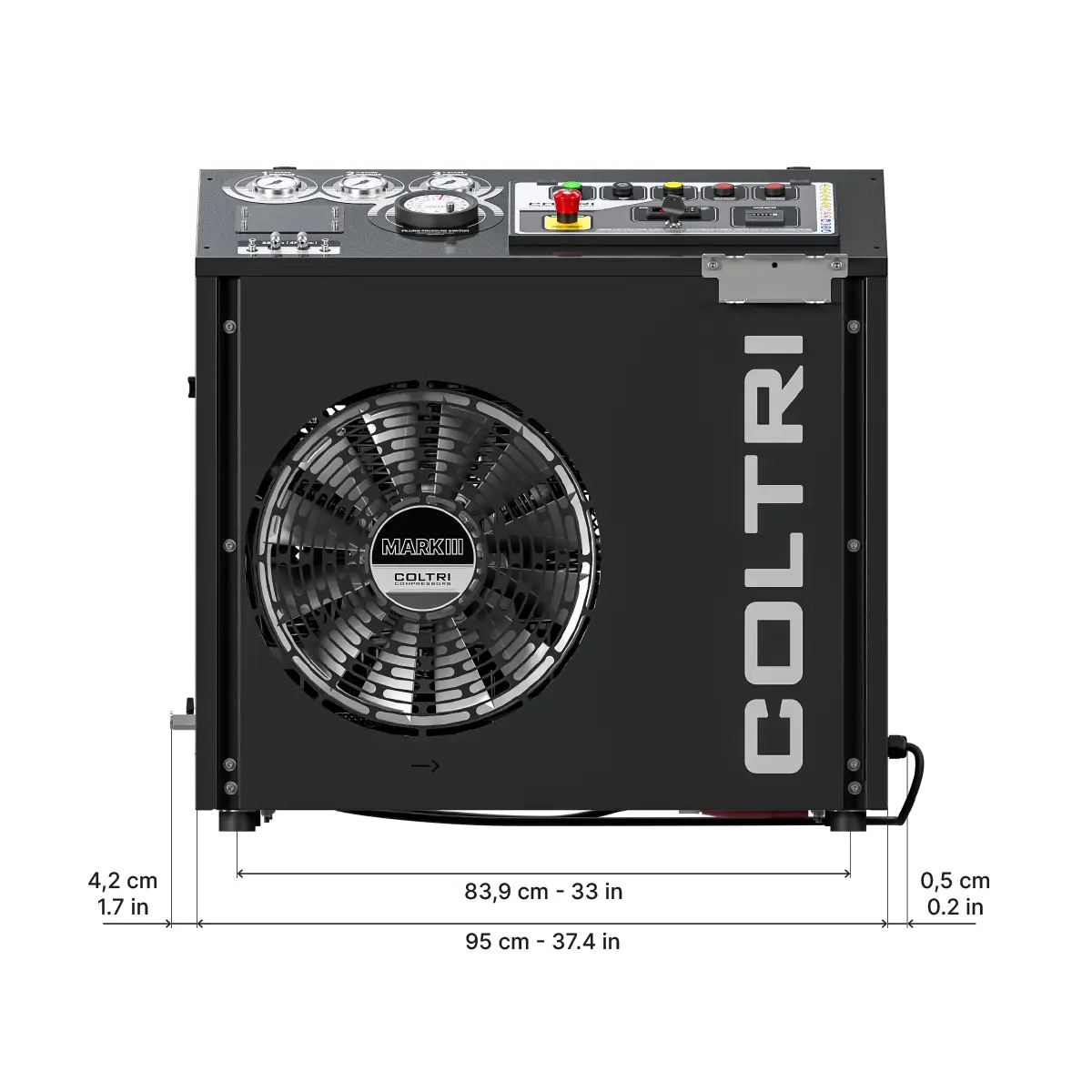

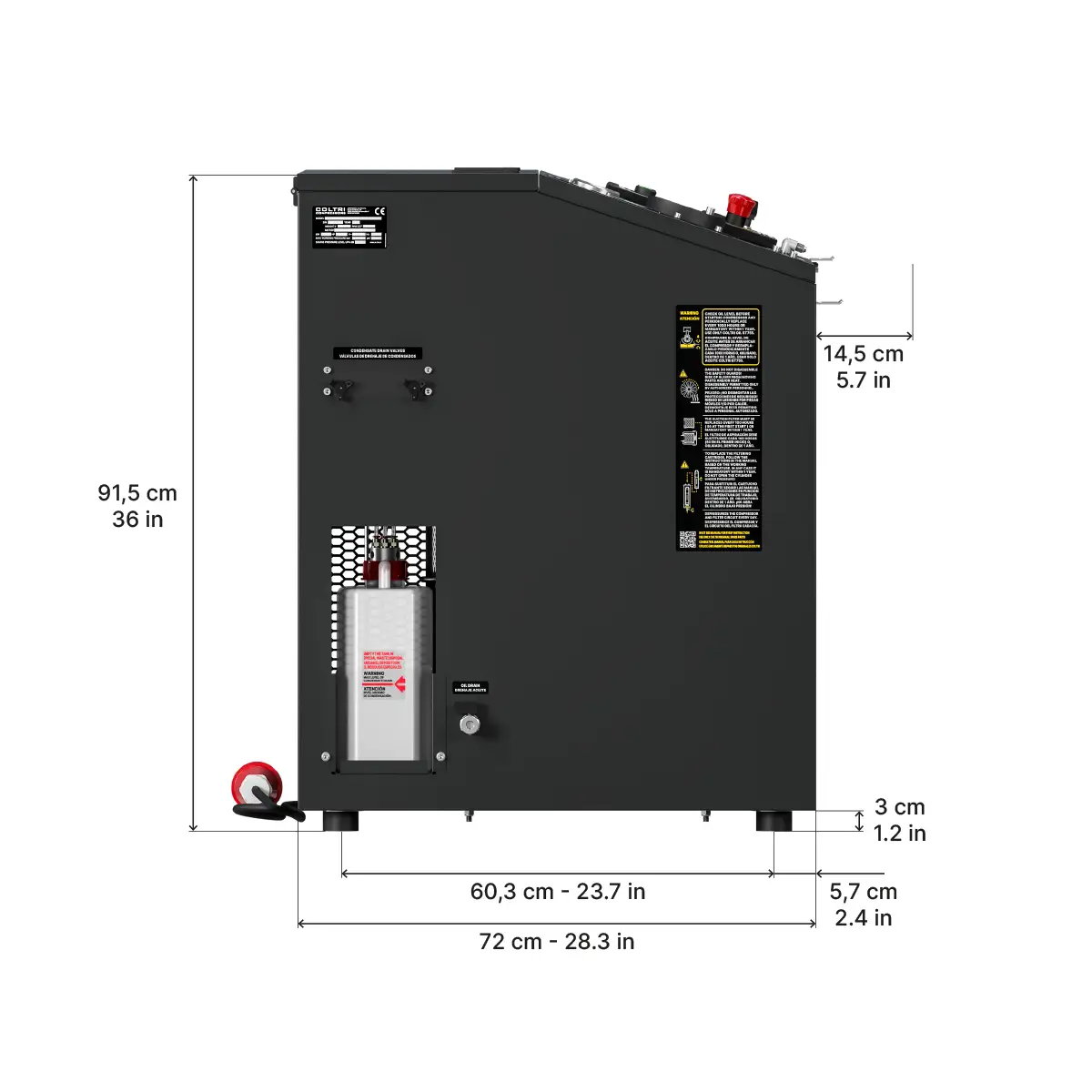

Dimensiones

(An x Pr x Al)

103 x 73 x 91 cm
40,5 x 28,7 x 35,8 in

Ruido

210 EM

270 EM

235 ET

LpA 73,2 dB

315 ET

LpA 76,6 dB

Motor

Potencia

210 EM

4 kW
5.5 Hp

270 EM

5,5 kW
7.5 Hp

235 ET

4 kW
5.5 Hp

315 ET

5,5 kW
7.5 Hp

Tipo de motor

210 EM

Elettrico monofase

270 EM

Elettrico monofase

235 ET

Elettrico trifase

315 ET

Elettrico trifase

Tensión/frecuencia de funcionamiento

Diferentes voltajes y frecuencias disponibles bajo pedido.

210 EM

230 V, 50 Hz

270 EM

230 V, 50 Hz

235 ET

400 V, 50 Hz

315 ET

400 V, 50 Hz

Corriente nominal

210 EM

13.2 A

270 EM

13.2 A

235 ET

13.2 A

315 ET

13.2 A

Revoluciones del motor (RPM)

210 EM

2.800

270 EM

2.850

235 ET

2.850

315 ET

2.840

Clase de protección

IP55
