Ace I

LÍNEA DE Booster

Scroll Down

Pequeño, transportable,
pero de potencia concentrada

El ACE I es el Booster industrial compacto diseñado para ofrecer un alto rendimiento en la compresión de gases técnicos. Con una presión de aspiración de 2 a 8 bares y una capacidad de suministro de 28,5 a 350 l/min, el ACE I proporciona flexibilidad operativa en una amplia gama de aplicaciones industriales.

Está disponible con dos motores eléctricos trifásicos de 4 ó 5,5 kW, y está equipada con el sistema de purificación Maxifilter con carbón activado para garantizar la calidad del gas de salida.

El panel de control integrado gestiona automáticamente el drenaje del condensado y la parada, optimizando la eficacia y la seguridad del proceso. Todo ello en una estructura compacta y fácilmente transportable, diseñada para quienes buscan la máxima potencia en el mínimo espacio.

Vigílalo de cerca

La sencillez viene de serie

Imagina tener un compresor capaz de grandes prestaciones y dotado de una extraordinaria robustez. ¿Qué sería todo esto sin una sencillez absoluta en su manejo? Creemos que para eso está la innovación: para hacerlo todo más sencillo.

Y ahora todos los detalles

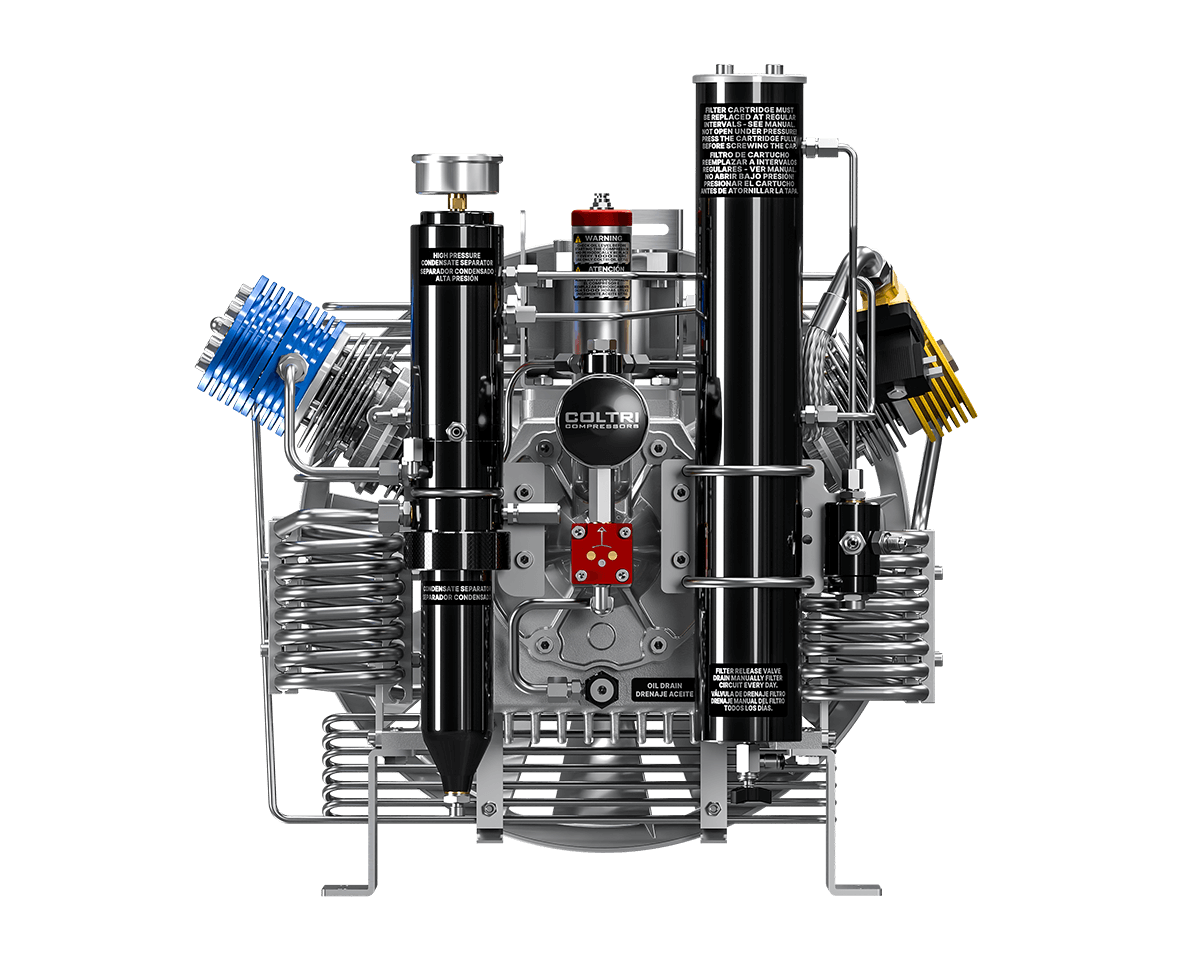

Grupo de bombeo de alta presión de 2 etapas

Monobloque de aluminio
Lubricación forzada con bomba de engranajes de baja presión
Válvulas de seguridad después de cada etapa de compresión
Tubos, accesorios y tuercas de acero inoxidable AISI 316
Separador de condensados tras la etapa final de media presión y alta presión
Cilindros de aluminio fundido a presión de alta dispersión térmica con camisa de nicasil
Bielas de aluminio forjado
Eje de transmisión de acero forjado
Válvulas de segunda y tercera etapa de acero inoxidable
Tercera etapa de acero templado con 5 segmentos especiales de fundición
Rodamientos de rodillos para trabajos intensivos
Segunda y tercera etapa con almohadillas de empuje para eliminar las fuerzas laterales sobre los pistones
Tercera etapa de acero templado con 5 segmentos especiales de fundición
Sistema de filtrado Maxifilter

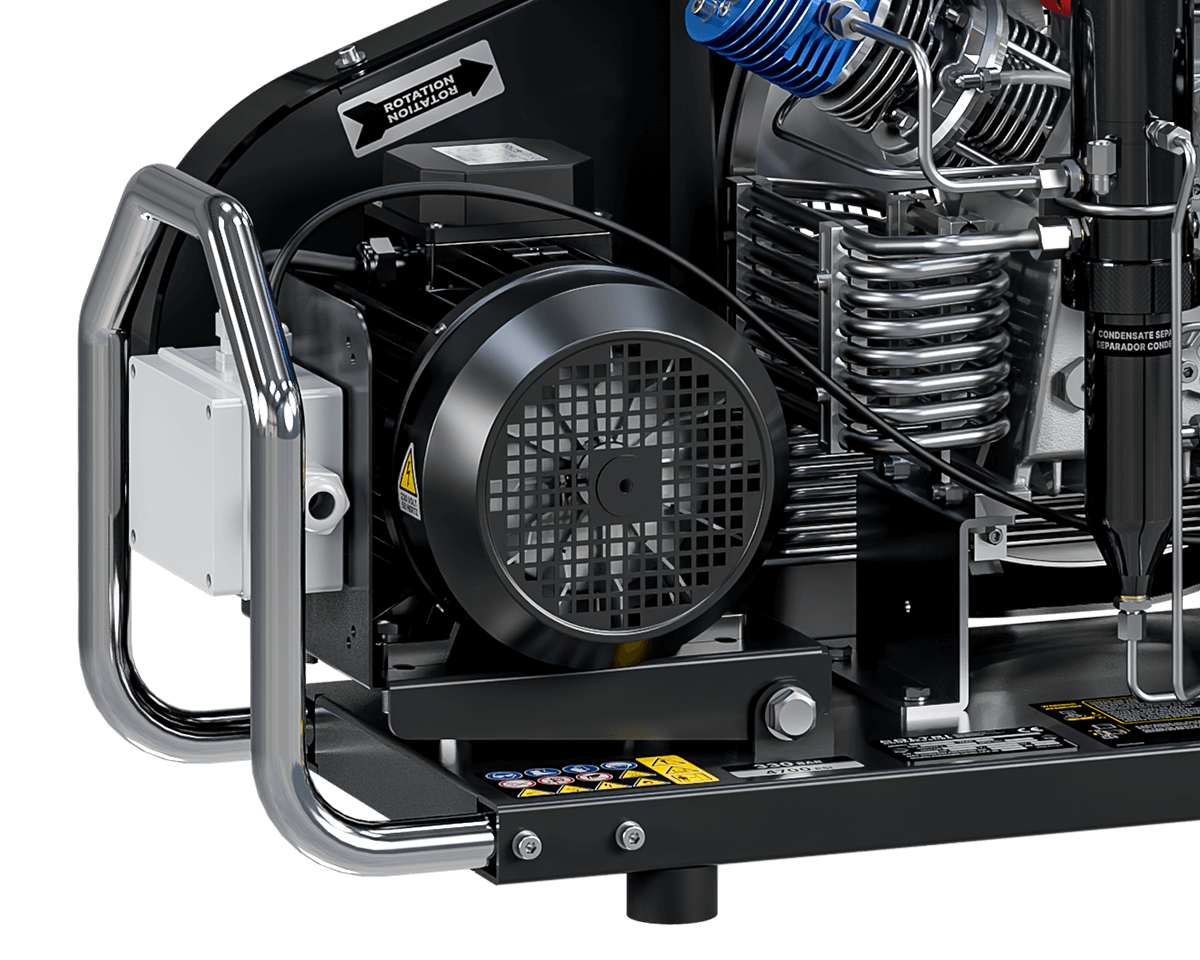

Motor eléctrico

Una de las piezas fundamentales del compresor: el motor transfiere el movimiento a la unidad de bombeo a través de la correa. En este modelo, el motor eléctrico trifásico está disponible de 4 a 5 ,5 kW.

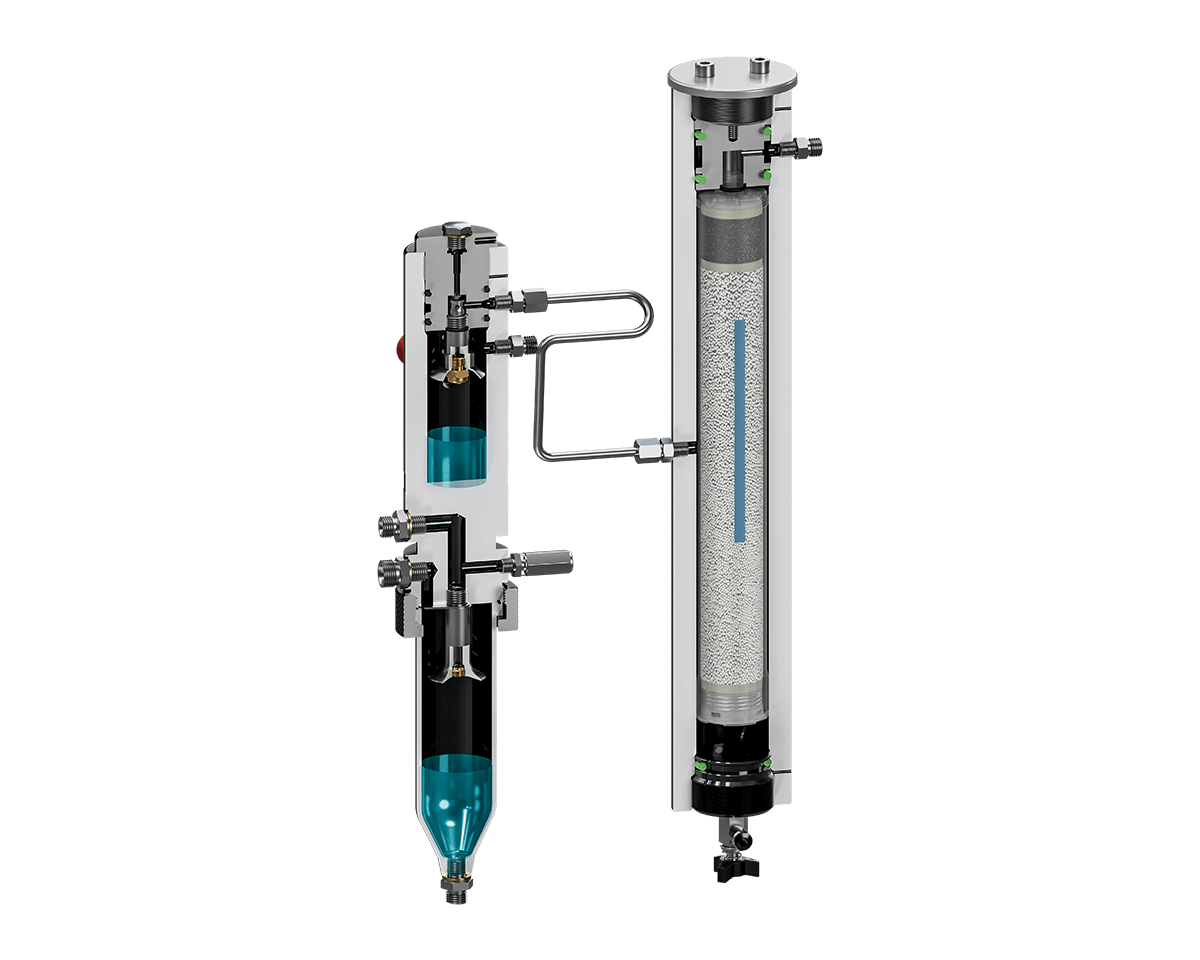

Sistema de purificación Maxifilter para nitrógeno

El sistema de purificación Maxifilter permite tratar de forma fiable el aire respirable y los gases técnicos según la norma DIN EN 12021¹ utilizando cartuchos filtrantes originales. Colocado después del último separador del compresor y antes de la válvula de mantenimiento de presión, tiene el separador después de la 2ª y 3ª etapas para crear una primera barrera fundamental contra la humedad. La capacidad del filtro con aire de entrada a 20 °C y 200 bar es de 620 m³.

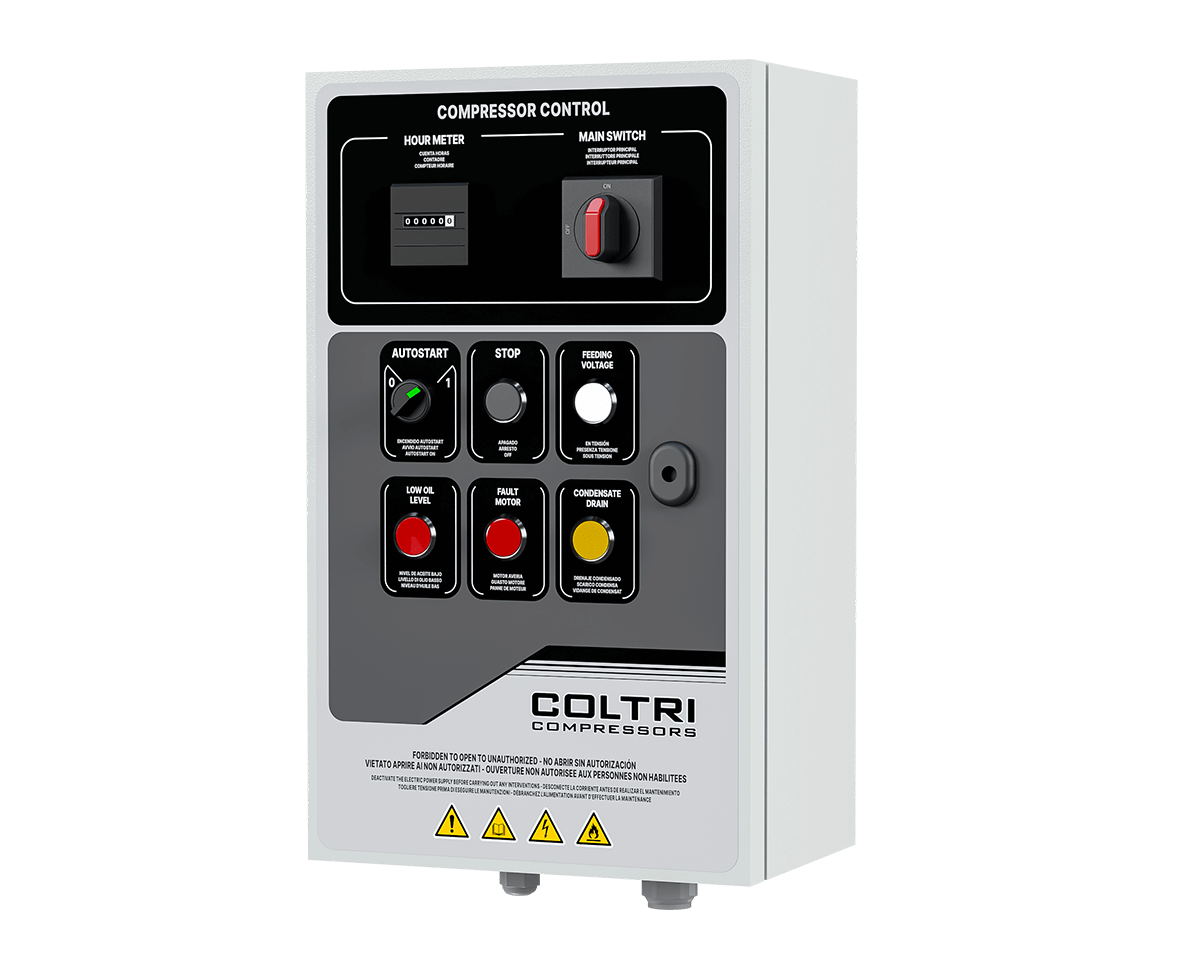

Armario eléctrico

Panel de control
Contador de horas de funcionamiento
Interruptor ON/OFF
Autoarranque
Botón de parada
Indicador de presencia de tensión
Mirilla del nivel de aceite
Testigo de avería del motor
Indicador luminoso de purga de condensados

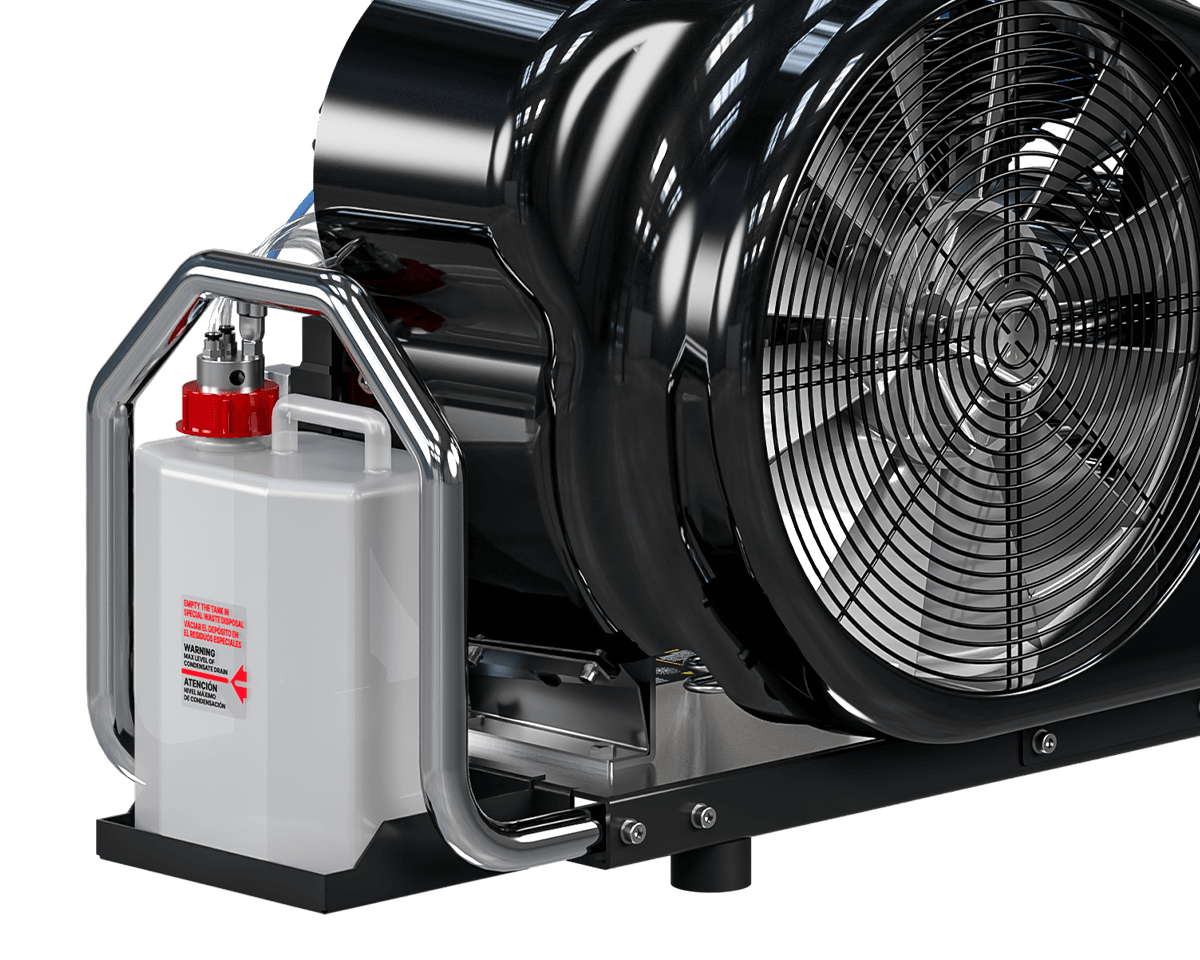

Marco

Chasis de acero silenciado con recubrimiento en polvo resistente a los arañazos en color negro RAL 9005.

Grupo de bombeo de alta presión de 2 etapas

Monobloque de aluminio
Lubricación forzada con bomba de engranajes de baja presión
Válvulas de seguridad después de cada etapa de compresión
Tubos, accesorios y tuercas de acero inoxidable AISI 316
Separador de condensados tras la etapa final de media presión y alta presión
Cilindros de aluminio fundido a presión de alta dispersión térmica con camisa de nicasil
Bielas de aluminio forjado
Eje de transmisión de acero forjado
Válvulas de segunda y tercera etapa de acero inoxidable
Tercera etapa de acero templado con 5 segmentos especiales de fundición
Rodamientos de rodillos para trabajos intensivos
Segunda y tercera etapa con almohadillas de empuje para eliminar las fuerzas laterales sobre los pistones
Tercera etapa de acero templado con 5 segmentos especiales de fundición
Sistema de filtrado Maxifilter

Motor eléctrico

Sistema de purificación Maxifilter para nitrógeno

Armario eléctrico

Panel de control
Contador de horas de funcionamiento
Interruptor ON/OFF
Autoarranque
Botón de parada
Indicador de presencia de tensión
Mirilla del nivel de aceite
Testigo de avería del motor
Indicador luminoso de purga de condensados

Marco

Chasis de acero silenciado con recubrimiento en polvo resistente a los arañazos en color negro RAL 9005.

Lo mejor para ti,
lo mejor para tu trabajo

Los compresores Booster lo demuestran: la mejor máquina posible es la que satisface las necesidades específicas de «ese» cliente, personalizando la respuesta en términos de fiabilidad y rendimiento. Ya se trate de aire, helio, hidrógeno o nitrógeno, el cliente está antes que la solución: éste es nuestro «credo».

Equipamiento de serie

Bomba de aceite con manómetro

Válvula de mantenimiento de presión

Asas de transporte

Presostato de entrada

Apagado automático de condensados con autostop

Color del marco Negro RAL 9005

Especificaciones técnicas

Tipo de gas

Aire – Nitrógeno

Presión de aspiración

Mín. 2 bar Máx. 8 bar

Presión nominal

250 bar / 330 bar

Presión de funcionamiento

232 bar / 300 bar

Presión máx. de funcionamiento

420 bar

Rango de temperatura admisible

-10° C ÷ +40° C

Altitud permitida

0 ÷ 1.500 m SLM

Inclinación máxima permitida

15°

Diseño

Mueble insonorizado con absorbente acústico

Tensión de funcionamiento, estándar

400 V, 50 Hz

Otras tensiones de funcionamiento

En los motores eléctricos trifásicos a 60 hz la potencia (kW / CV) aumenta un 20%.

230 V, 50 Hz / 440 V, 60 Hz / 230 V, 60 Hz

Aceite

Aceite Sintético Coltri ST 755

Intervalo de cambio de aceite

1 año / 1.000 h

Marco

Acero – Color Negro RAL 9005 – Pintura en polvo – Resistente a los arañazos

Compresor

Caudal de la unidad de bombeo

4 KW

En 28.5 l/min a 235 l/min
En 1.7 m³/h a 14.1 m³/h
En 1 CFM a 8.3 CFM

5,5 KW

En 41 l/min a 350 l/min
En 2.5 m³/h a 21 m³/h
En 1.4 CFM a 12.4 CFM

Sistema de depuración

Maxifilter

Flujo de aire de refrigeración

4 KW

1.960 m³/h

5,5 KW

1.960 m³/h

Peso

Modelo estándar. Las dimensiones y el peso pueden variar en función de los accesorios.

4 KW

105 kg
231 lb

5,5 KW

105 kg
231 lb

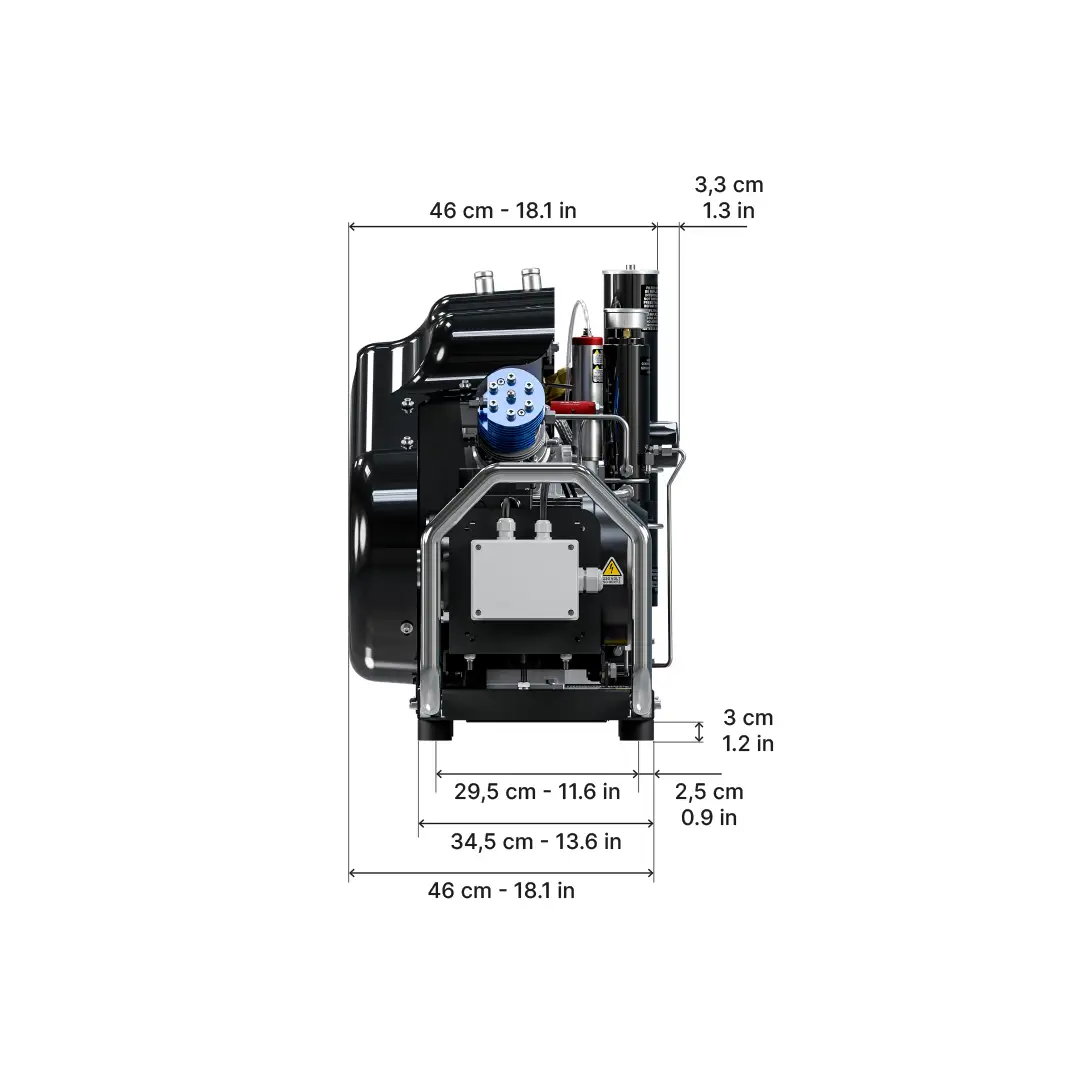

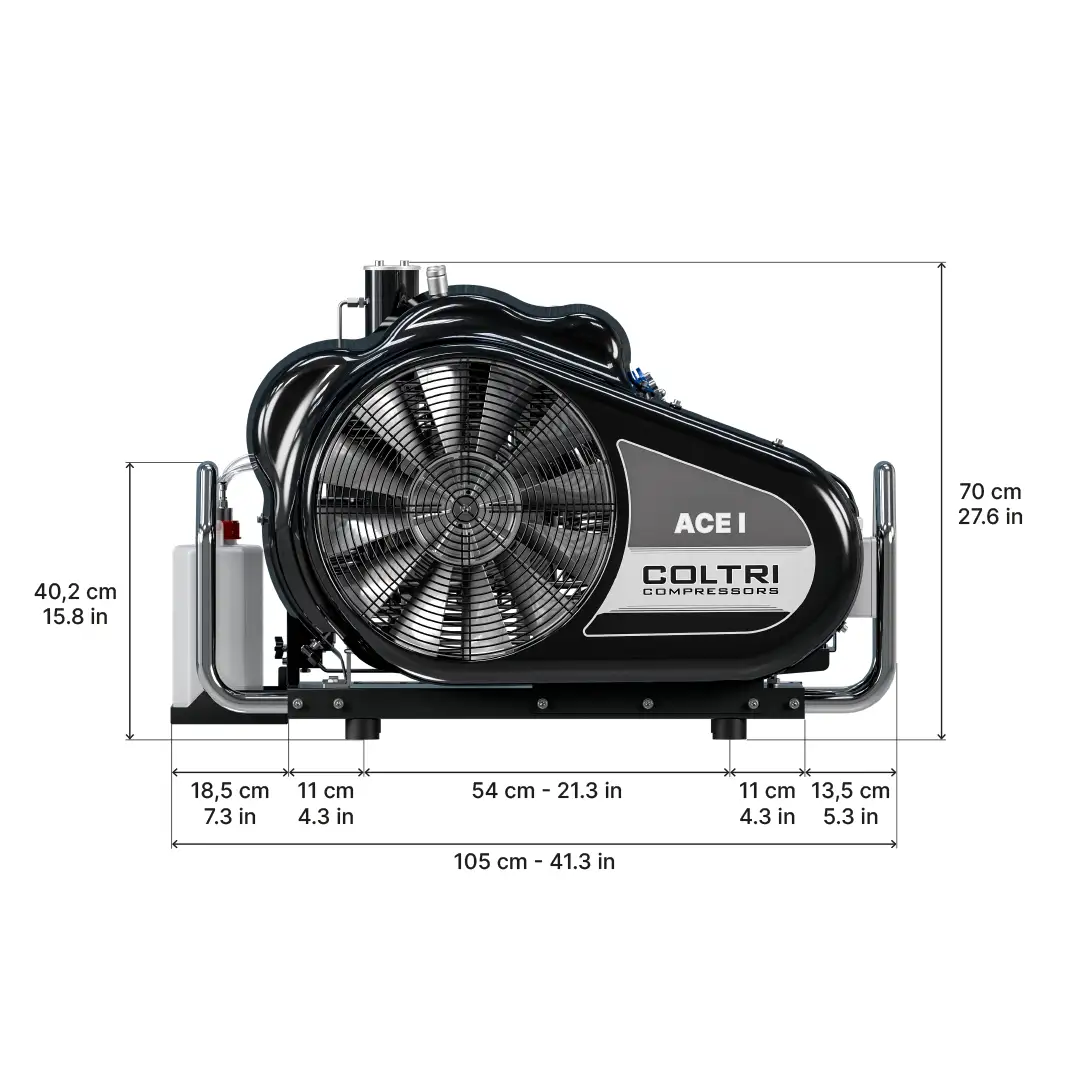

Dimensiones

(An x Pr x Al)

105 x 46 x 70 cm
41,3 x 18,1 x 27,6 in

Ruido

Motor

Potencia

4 KW

4 kW
5.5 Hp

5,5 KW

5.5 kW
7.5 Hp

Tipo de motor

4 KW

Elettrico trifase

5,5 KW

Elettrico trifase

Tensión/frecuencia de funcionamiento

Diferentes voltajes y frecuencias disponibles bajo pedido.

4 KW

400 V, 50 Hz

5,5 KW

400 V, 50 Hz

Corriente nominal

4 KW

9.7 A

5,5 KW

8.6 A

Revoluciones del motor (RPM)

4 KW

2.840

5,5 KW

2.850

Clase de protección

IP55
