SCHWERLAST-LINIE

Open

Scroll Down

Überlegene Leistung,
auch unter Druck.

Open wurde entwickelt, um hohe Leistung und Betriebskontinuität zu gewährleisten, selbst in heißem Klima und kritischen Umgebungen.

Großartige Leistung, auch beim Laden

Das Modell Open erfüllt professionelle Anforderungen, die große Füllkapazitäten in heißen, schlecht belüfteten Umgebungen oder tropischen Ländern erfordern. Es ist mit 4 vorderen Füllanschlüssen für Hochdruckschläuche, einem intuitiven Bedienfeld und einem Elektromotor ausgestattet. Die Pumpeinheit, eine Auswahl der 4 stärksten, ist an der Rückseite der Struktur angebracht, um einen besseren Kühlzyklus zu gewährleisten.

Für eine längere Lebensdauer der Filter wird der Tornado-Hochdrucktrockner empfohlen. Optional erhältlich sind das Presec-System für die Kontrolle der Filtersättigung oder das S.A.M.-System für die Multigas-Analyse und das Remote Refill Panel.

Beobachten Sie es genau

Einfachheit ist Standard

Stellen Sie sich vor, Sie hätten einen Kompressor mit großer Leistung und außergewöhnlicher Robustheit. Was wäre all dies ohne absolute Einfachheit in der Handhabung? Wir glauben, dass Innovation genau dafür da ist: alles einfacher zu machen.

Und nun zu den Details

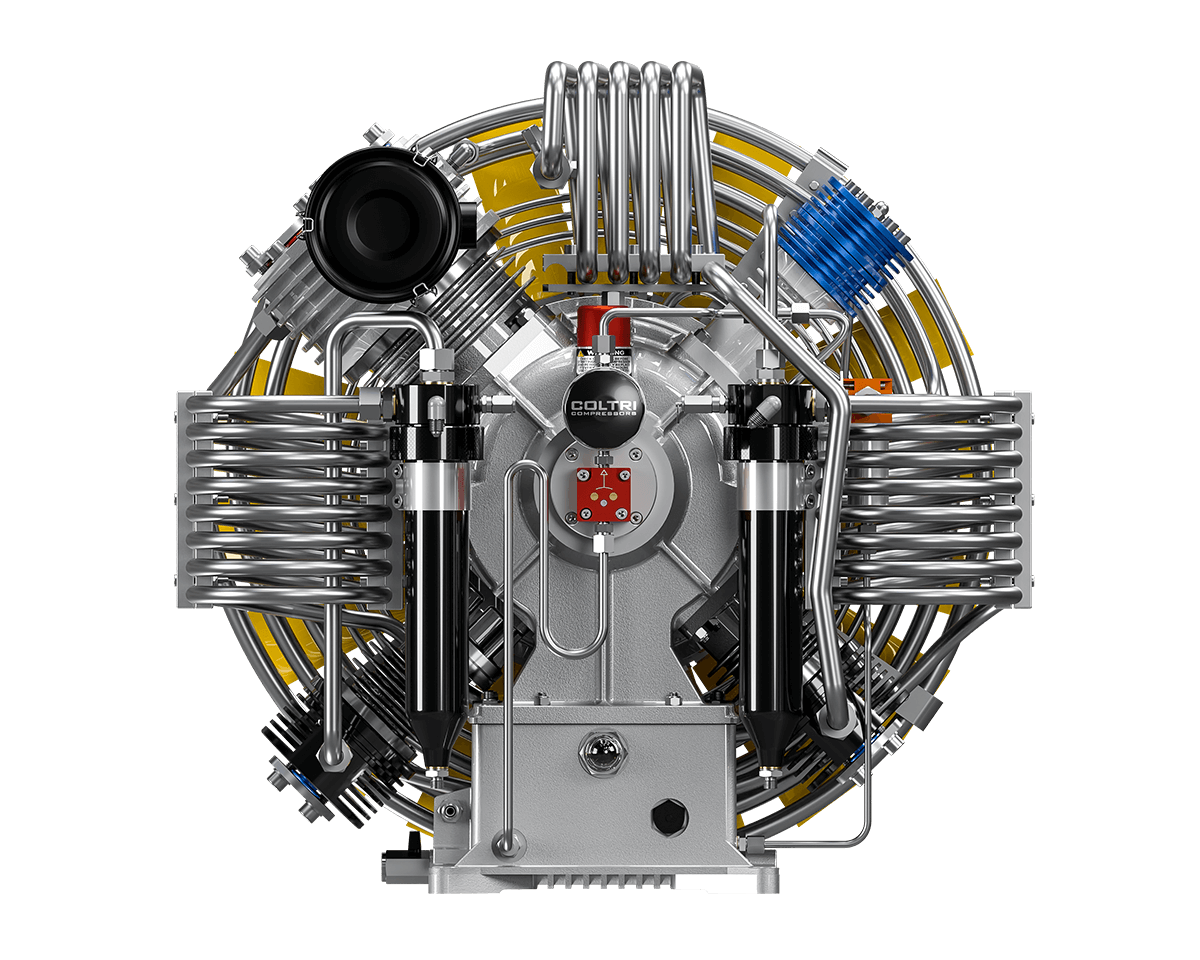

4-stufiges Hochdruck-Pumpenaggregat

Aluminium-Monoblock
Zwangsweise Schmierung mit Niederdruck-Zahnradpumpe
Ansaugfilter: 10 um
Rohre, Fittings und Muttern aus rostfreiem Stahl AISI 316
Zwischenkondensatabscheider nach der zweiten und dritten Stufe
Schalter für den Mindestschmieröldruck
Sicherheitsventile nach jeder Kompressionsstufe
Spezialzylinder aus Gusseisen mit Läppung mit geringer Rauheit
Geschmiedete Aluminium-Pleuelstangen
Kurbelwelle aus geschmiedetem Stahl
Hochstromventile für die erste, zweite und dritte Stufe
Hochbelastbare Rollenlager
Dritte Stufe aus gehärtetem Stahl mit 6 speziellen Gusseisenbändern
Zweite und dritte Stufe mit Druckstücken, um Seitenkräfte auf die Kolben zu eliminieren
Hyperfilter Filtersystem

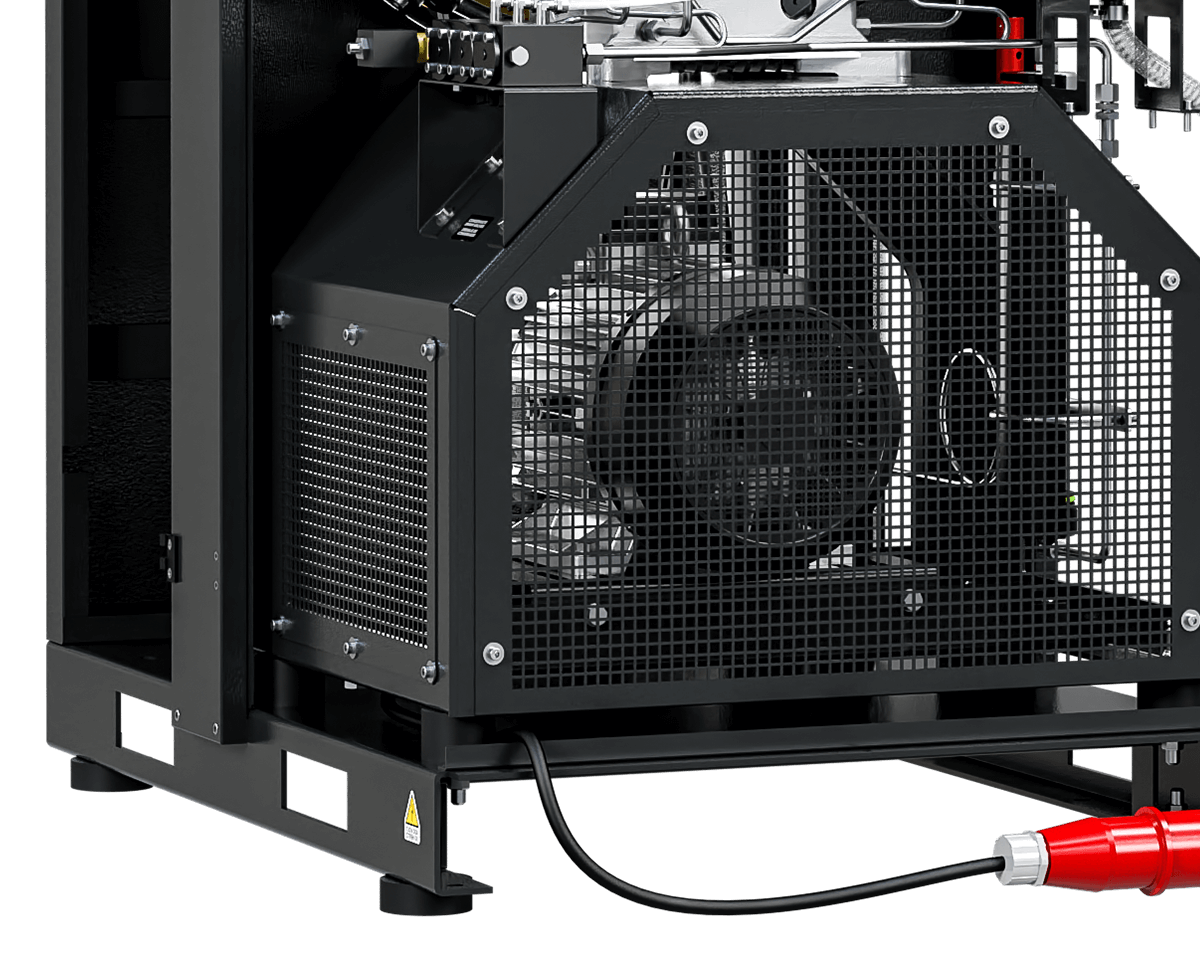

Elektromotor

Eines der grundlegenden Teile des Kompressors: der Motor überträgt die Bewegung über den Riemen auf das Pumpaggregat. Für dieses Modell ist ein Dreiphasen-Elektromotor von 7,5 bis 15 kW erhältlich.

Hyperfilter-Reinigungssystem

Das nach dem letzten Kompressorabscheider und vor dem Druckhalteventil platzierte Hyperfilter-Reinigungssystem ermöglicht eine zuverlässige Aufbereitung der Atemluft nach DIN EN 12021¹ bei Verwendung von Original-Filterpatronen. Der Abscheider zwischen der 2. und 3. Stufe des Reinigungskreislaufs ermöglicht es, so viel Feuchtigkeit wie möglich zu extrahieren. Die Filterkapazität bei einer Zuluft von 20°C und 200 bar beträgt 3.050 m³.

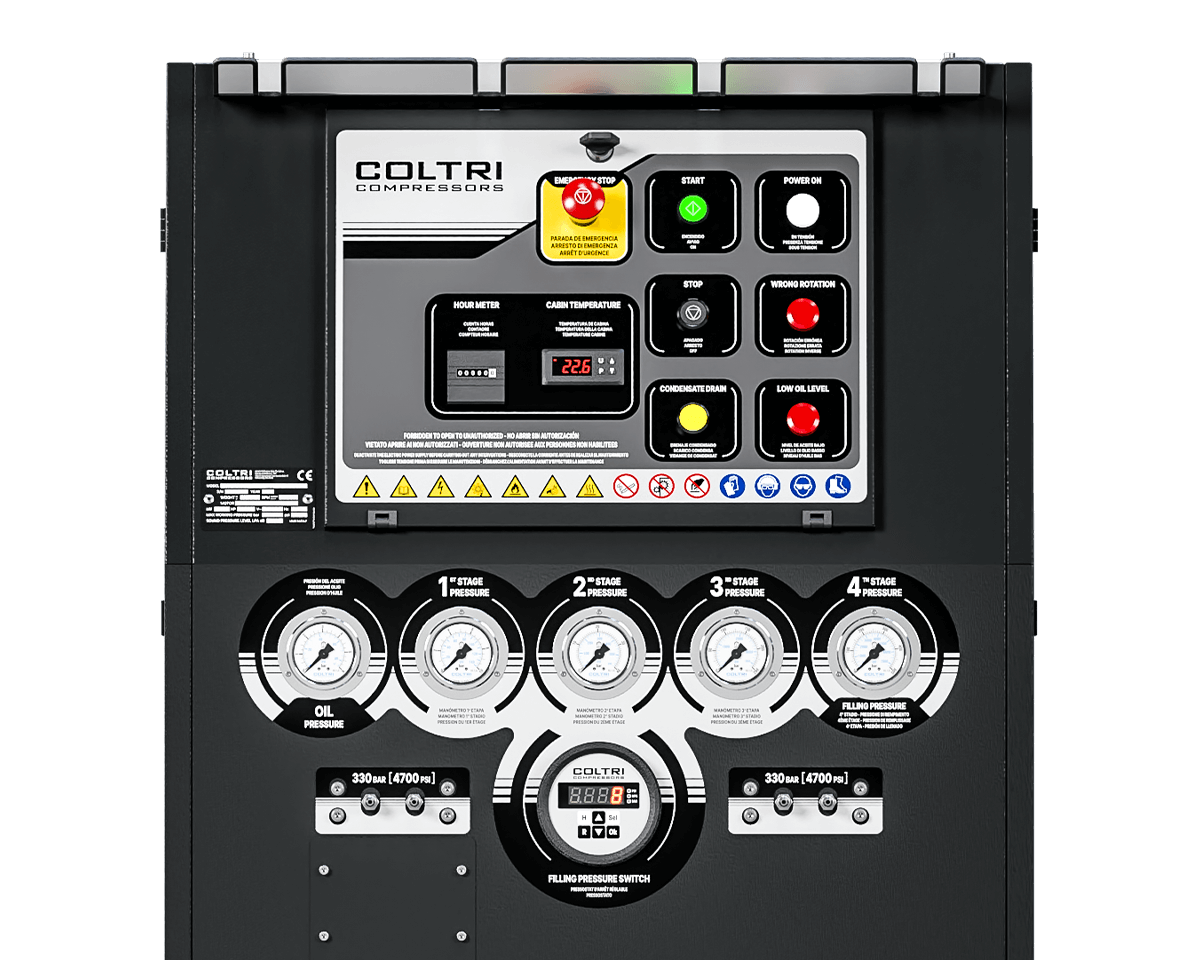

Elektrischer Schrank

ON/OFF-Schalter mit Motorschutzschalter.
Digitaler elektronischer Druckschalter, der den Kompressor bei Erreichen des Enddrucks stoppt.
Entleerung aller Abscheider zwischen den einzelnen Stufen und auch des Endabscheiders während des Kompressorbetriebs
Zeitschaltuhr für automatische Kondensatablassvorrichtung.
Integrierter Leerlaufstart (automatische Entladung bei jedem Ausschalten des Geräts).
Kondensatauffangbehälter 5 Liter, mit Schalldämpfer; Fassungsvermögen ca. 3 Liter, zur umweltfreundlichen Entsorgung des Kondensats.
Zwischenstufenmanometer zeigen den Betriebsdruck für die einzelnen Kompressionsstufen an. Anhand dieser Druckinformationen kann die Dichtheit der Ventile (Einlass und Auslass) jeder Stufe überprüft und mögliche Fehlerquellen schnell identifiziert werden.

Rahmen

Offener Rahmen mit vertikaler Entwicklung zur Erleichterung der Wartungsarbeiten. Der an der Außenseite angezeigte Ölstand und der Ölablass, die Steuerkonsole mit den Manometern für den Druck zwischen den Stufen, das Öldruckmanometer, die interne Temperaturanzeige, der Alarm für die Anwesenheit und die falsche Phasenfolge, der Ölmangelalarm und die Bedienelemente für den Betriebsstopp und den manuellen Kondensatablass ermöglichen eine einfache Bedienung und Wartung des Kompressors. Hergestellt aus Stahl mit kratzfester Pulverbeschichtung in RAL 9005 schwarz.

4-stufiges Hochdruck-Pumpenaggregat

Aluminium-Monoblock
Zwangsweise Schmierung mit Niederdruck-Zahnradpumpe
Ansaugfilter: 10 um
Rohre, Fittings und Muttern aus rostfreiem Stahl AISI 316
Zwischenkondensatabscheider nach der zweiten und dritten Stufe
Schalter für den Mindestschmieröldruck
Sicherheitsventile nach jeder Kompressionsstufe
Spezialzylinder aus Gusseisen mit Läppung mit geringer Rauheit
Geschmiedete Aluminium-Pleuelstangen
Kurbelwelle aus geschmiedetem Stahl
Hochstromventile für die erste, zweite und dritte Stufe
Hochbelastbare Rollenlager
Dritte Stufe aus gehärtetem Stahl mit 6 speziellen Gusseisenbändern
Zweite und dritte Stufe mit Druckstücken, um Seitenkräfte auf die Kolben zu eliminieren
Hyperfilter Filtersystem

Elektromotor

Hyperfilter-Reinigungssystem

Elektrischer Schrank

ON/OFF-Schalter mit Motorschutzschalter.
Digitaler elektronischer Druckschalter, der den Kompressor bei Erreichen des Enddrucks stoppt.
Entleerung aller Abscheider zwischen den einzelnen Stufen und auch des Endabscheiders während des Kompressorbetriebs
Zeitschaltuhr für automatische Kondensatablassvorrichtung.
Integrierter Leerlaufstart (automatische Entladung bei jedem Ausschalten des Geräts).
Kondensatauffangbehälter 5 Liter, mit Schalldämpfer; Fassungsvermögen ca. 3 Liter, zur umweltfreundlichen Entsorgung des Kondensats.
Zwischenstufenmanometer zeigen den Betriebsdruck für die einzelnen Kompressionsstufen an. Anhand dieser Druckinformationen kann die Dichtheit der Ventile (Einlass und Auslass) jeder Stufe überprüft und mögliche Fehlerquellen schnell identifiziert werden.

Rahmen

Höchste Luftqualität ist das Ziel eines Coltri Kompressors

Luftreinheit und Qualität sind zwei unverzichtbare Merkmale unserer Kompressoren. Die Luft, die Sie mit Coltri-Kompressoren einatmen, entspricht der Norm EN 12021:2014, so dass Sie mit diesen Kompressoren in aller Sicherheit arbeiten, spielen und Sport treiben können.

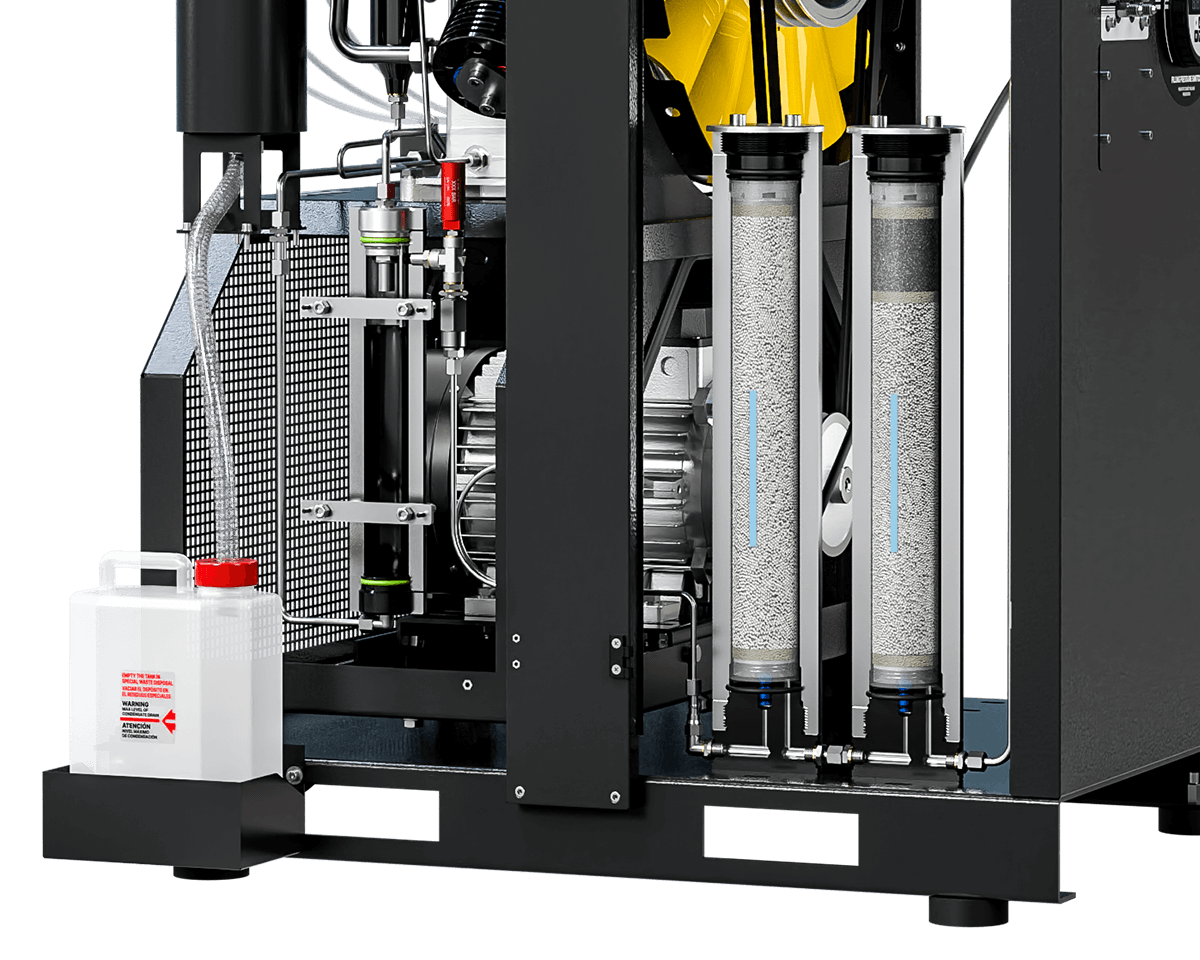

Reinigungssystem Hyperfilter

Der Hyperfilter ist ein Hochleistungs-Reinigungssystem für Hochdruckkompressoren zur Erzeugung von Atemluft. Es besteht aus zwei in Reihe geschalteten Patronen: die erste mit einem Molekularsieb zur Entfernung von Feuchtigkeit und die zweite mit einer Kombination aus Molekularsieb und Aktivkohle zur Entfernung von Öldämpfen und anderen Verunreinigungen.

Diese Konfiguration bietet eine größere Filtrationsreichweite und eine effektivere Reinigung, ideal für Anwendungen, die große Mengen an Atemluft und maximale Zuverlässigkeit erfordern.

Weitere Informationen

Lieferbar für Kompressoren der Prime und Heavy Duty Reihe

Serienmäßige Ausstattung

4 Zylinderanschlüsse wahlweise DIN 232, DIN 300 oder INT/YOKE 232 bar

4 Peitschen 1,2 m lang

Druckhalteventil

Interstage Kontrollmanometer

PED-zertifiziertes Doppel-Hyperfilter-System

Innenraumtemperatur mit automatischer Abschaltung

Automatischer Kondensatablass

Automatische Steuerung der Drehrichtung

Elektronischer Druckschalter mit automatischer Abschaltung

Ölstandskontrolle mit automatischer Abschaltung

Ölpumpe

Automatischer Kondensatablauf mit Fördersystem in den Tank

Gestellfarbe Schwarz RAL 9005

Technische Daten

Art von Gas

Atemluft EN 12021 – Nitrox 40% max. O2 – Helium – Stickstoff

Ansaugdruck

Atmosphärisch max. 300 Millibar

Nenndruck

250 bar / 330 bar / 360 bar

Betriebsdruck

232 bar / 300 bar / 330 bar

Max. Betriebsdruck

420 bar

Zulässiger Temperaturbereich

-10° C ÷ +40° C

Erlaubter Höhenbereich

0 ÷ 1.500 m SLM

Maximal zulässige Neigung

15°

Entwurf

Schallisoliert

Betriebsspannung, Standard

400 V, 50 Hz

Andere Betriebsspannungen

Bei dreiphasigen Elektromotoren mit 60 Hz steigt die Leistung (kW / PS) um 20%.

230 V, 50 Hz / 230 V, 60 Hz / 440 V, 60 Hz

Öl

Coltri ST 755 Synthetisches Öl

Ölwechselintervall

1 Jahr / 1.000 h

Rahmen

Stahl – Gestellfarbe Schwarz RAL 9005 – Pulverbeschichtet – Kratzfest

Kompressor

Durchflussmenge der Pumpeneinheit

Gemessen beim Füllen eines 10-Liter-Zylinders mit 0-200 bartolerance +/- 5% bei + 20 °C Raumtemperatur.

450 ET

450 l/min
27 m³/h
15.9 CFM

550 ET

550 l/min
33 m³/h
19.4 CFM

650 ET

650 l/min
39 m³/h
23 CFM

750 ET

750 l/min
45 m³/h
26.5 CFM

Kühlluftstrom

450 ET

4.050 m³/h

550 ET

4.820 m³/h

650 ET

4.820 m³/h

750 ET

5.590 m³/h

Gewicht

Standardmodell. Abmessungen und Gewicht können je nach Zubehör variieren.

450 ET

356 kg
784 lb

550 ET

361 kg
796 lb

650 ET

365 kg
804 lb

750 ET

373 kg
943 lb

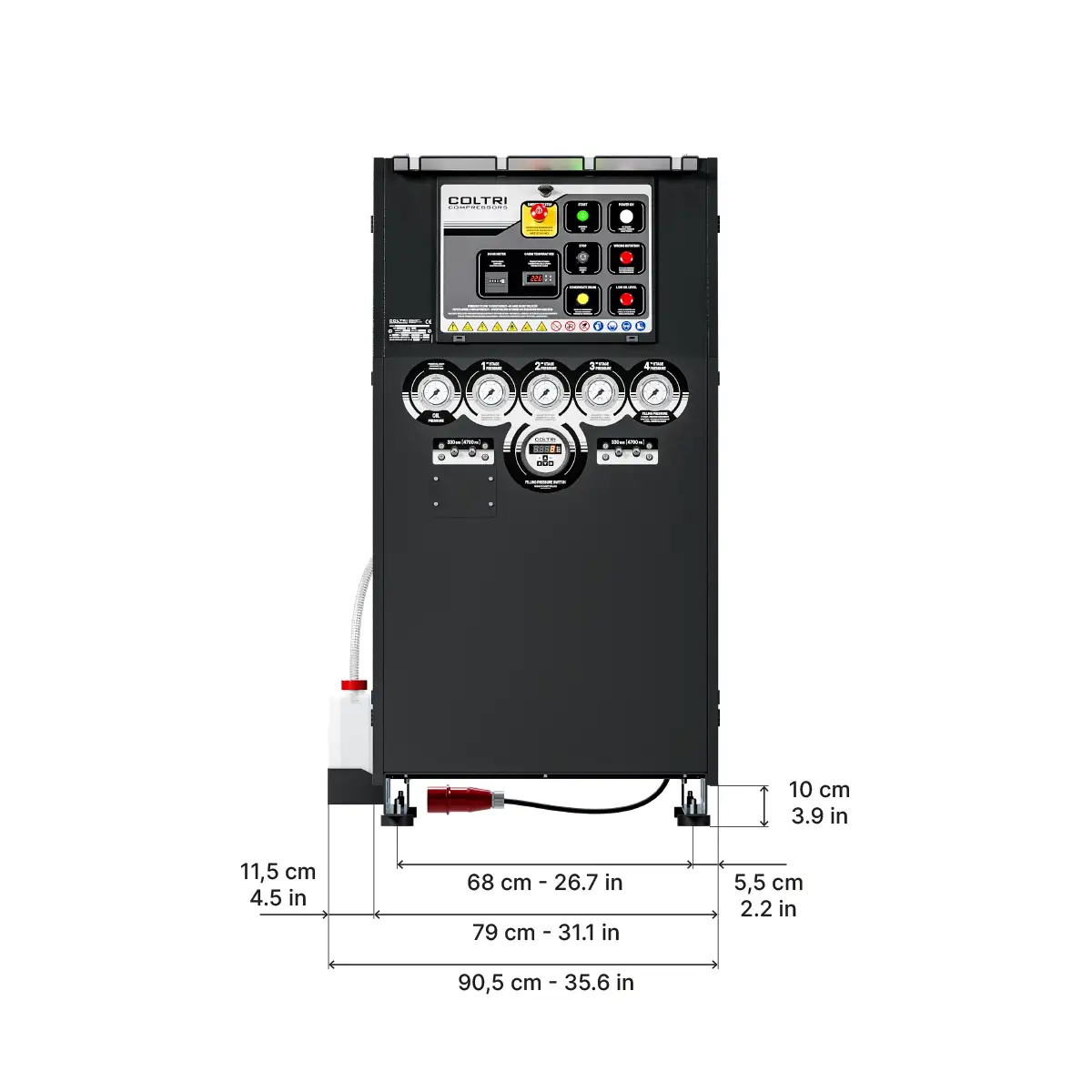

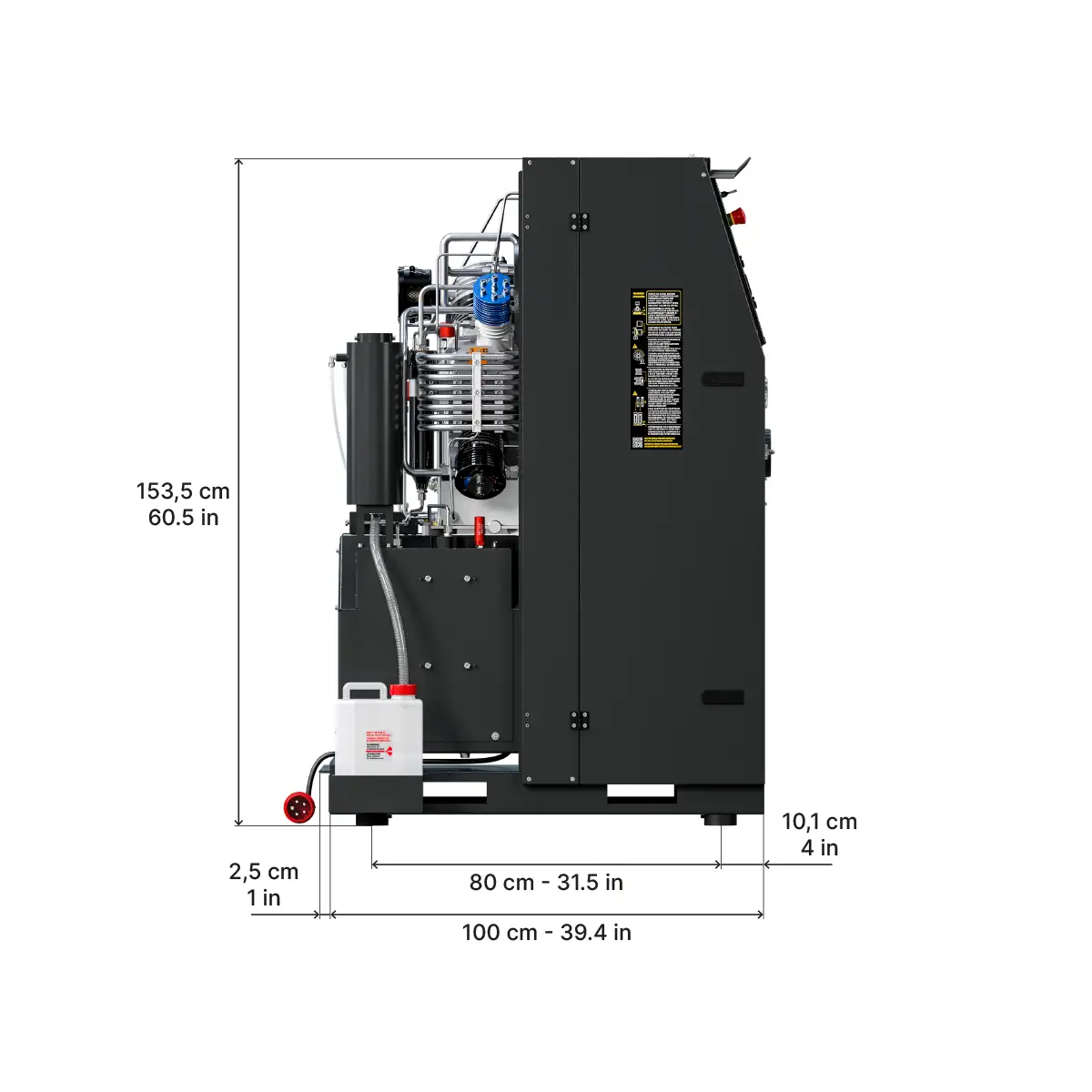

Abmessungen

(B x T x H)

90,5 x 102,5 x 153,5 cm
35.6 x 40.4 x 60.5 in

Lärm

450 ET

LpA 77,3 dB

550 ET

650 ET

750 ET

Motor

Strom

450 ET

7.5 kW
10 Hp

550 ET

9 kW
12.5 Hp

650 ET

11 kW
15 Hp

750 ET

15 kW
20 Hp

Motor Typ

450 ET

Elettrico trifase

550 ET

Elettrico trifase

650 ET

Elettrico trifase

750 ET

Elettrico trifase

Betriebsspannung/Frequenz

Andere Spannungen und Frequenzen sind auf Anfrage erhältlich.

450 ET

400 V, 50 Hz

550 ET

400 V, 50 Hz

650 ET

400 V, 50 Hz

750 ET

400 V, 50 Hz

Nennstrom

450 ET

15 A

550 ET

18.8 A

650 ET

23 A

750 ET

31 A

Motordrehzahl (RPM)

450 ET

2.870

550 ET

2.880

650 ET

2.910

750 ET

2.920

Schutzklasse

IP55

Kompatibles Zubehör
