LINEA HEAVY DUTY

Open

Scroll Down

Prestazioni superiori,
anche sotto pressione.

Open nasce per garantire prestazioni elevate e continuità operativa, anche in climi caldi e ambienti critici.

Grandi performance, anche nella ricarica

Il modello Open soddisfa le esigenze professionali che richiedono grandi capacità di ricarica in ambienti caldi, poco ventilati o paesi tropicali. È dotato di 4 attacchi frontali di riempimento per tubi flessibili ad alta pressione, di un intuitivo pannello di controllo e di motore elettrico. Il gruppo pompante, a scelta tra i 4 più potenti, è esposto nella parte posteriore della struttura per garantire un miglior ciclo di raffreddamento.

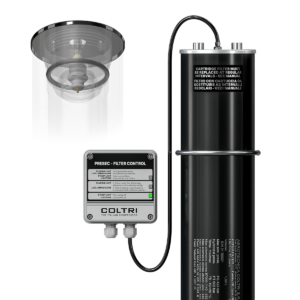

Per una maggiore durata dei filtri è consigliato l’essiccatore ad alta pressione Tornado. Disponibili come optional: il sistema Presec per il controllo della saturazione del filtro o il sistema S.A.M. per l’analisi multigas e il pannello di ricarica a distanza.

Osservalo da vicino

La semplicità è di serie

Immaginate di avere un compressore capace di grandi performance e dotato di una straordinaria solidità. Cosa sarebbe tutto questo senza la semplicità assoluta nel gestirlo? Crediamo che l’innovazione serva a questo: a rendere tutto più semplice.

E ora tutti i dettagli

Gruppo pompante per alta pressione a 4 stadi

Monoblocco in alluminio
Lubrificazione forzata con pompa ad ingranaggi a bassa pressione
Filtro di aspirazione: 10 um
Tubi, raccordi e dadi in acciaio Inox AISI 316
Separatore di condensa intermedio dopo il secondo e terzo stadio
Pressostato di minima dell’olio lubrificante
Valvole di sicurezza dopo ogni stadio di compressione
Cilindri speciali in ghisa con lappatura a bassa rugosità
Bielle in alluminio forgiato
Albero motore in acciaio forgiato
Valvole ad alta portata per il primo, secondo e terzo stadio
Cuscinetti a rulli per lavori intensivi
Terzo stadio in acciaio temperato con 6 fasce in ghisa speciale
Secondo e terzo stadio con pattini di spinta per eliminare le forze laterali sui pistoni
Sistema filtrante Hyperfilter

Motore elettrico

Una delle parti fondamentali del compressore: il motore trasferisce il moto al gruppo pompante attraverso la cinghia. Su questo modello è disponibile il motore elettrico trifase da 7,5 a 15 kW.

Sistema di purificazione Hyperfilter

Posto dopo l’ultimo separatore del compressore e prima della valvola di mantenimento della pressione, il sistema di purificazione Hyperfilter consente un trattamento affidabile dell’aria respirabile, secondo la DIN EN 12021¹ in caso di uso di cartucce del filtro originali. Il separatore presente tra il 2° e il 3° stadio del circuito di purificazione permette di estrarre la maggiore umidità possibile. La capacità filtrante con aria in ingresso a 20°C e 200 bar è di 3.050 m³.

Quadro elettrico

Interruttore ON/OFF con interruttore di protezione motore.
Pressostato elettronico digitale che ferma il compressore alla pressione finale.
Drenaggio di tutti i separatori tra i singoli stadi e anche del separatore finale durante il funzionamento del compressore
Timer per dispositivo di scarico automatico della condensa.
Avviamento a vuoto integrato (scarico automatico ad ogni spegnimento dell’unità).
Serbatoio di raccolta condensa 5 litri, con silenziatore; capacità di circa 3 litri, per lo smaltimento ecologico della condensa.
I manometri a pressione interstadio visualizzano la pressione di esercizio per i singoli stadi di compressione. Queste informazioni di pressione consentono di controllare la tenuta delle valvole (in entrata e in uscita) di ogni stadio e di identificare rapidamente le potenziali fonti di guasto.

Telaio

Telaio aperto con sviluppo verticale realizzato per agevolare le operazioni di manutenzione. Il livello e lo scarico dell’olio riportato all’esterno, la console dei comandi dotata di manometri inter-stadio, il manometro dell’olio, l’indicatore delle temperatura interna, l’allarme presenza e sequenza fasi errata, l’allarme mancanza olio e i comandi di marcia arresto e scarico manuale della condensa consentono una facile gestione e manutenzione del compressore. Realizzato in acciaio con verniciatura a polvere antigraffio in colore nero RAL 9005.

Gruppo pompante per alta pressione a 4 stadi

Monoblocco in alluminio
Lubrificazione forzata con pompa ad ingranaggi a bassa pressione
Filtro di aspirazione: 10 um
Tubi, raccordi e dadi in acciaio Inox AISI 316
Separatore di condensa intermedio dopo il secondo e terzo stadio
Pressostato di minima dell’olio lubrificante
Valvole di sicurezza dopo ogni stadio di compressione
Cilindri speciali in ghisa con lappatura a bassa rugosità
Bielle in alluminio forgiato
Albero motore in acciaio forgiato
Valvole ad alta portata per il primo, secondo e terzo stadio
Cuscinetti a rulli per lavori intensivi
Terzo stadio in acciaio temperato con 6 fasce in ghisa speciale
Secondo e terzo stadio con pattini di spinta per eliminare le forze laterali sui pistoni
Sistema filtrante Hyperfilter

Motore elettrico

Una delle parti fondamentali del compressore: il motore trasferisce il moto al gruppo pompante attraverso la cinghia. Su questo modello è disponibile il motore elettrico trifase da 7,5 a 15 kW.

Sistema di purificazione Hyperfilter

Quadro elettrico

Interruttore ON/OFF con interruttore di protezione motore.
Pressostato elettronico digitale che ferma il compressore alla pressione finale.
Drenaggio di tutti i separatori tra i singoli stadi e anche del separatore finale durante il funzionamento del compressore
Timer per dispositivo di scarico automatico della condensa.
Avviamento a vuoto integrato (scarico automatico ad ogni spegnimento dell’unità).
Serbatoio di raccolta condensa 5 litri, con silenziatore; capacità di circa 3 litri, per lo smaltimento ecologico della condensa.
I manometri a pressione interstadio visualizzano la pressione di esercizio per i singoli stadi di compressione. Queste informazioni di pressione consentono di controllare la tenuta delle valvole (in entrata e in uscita) di ogni stadio e di identificare rapidamente le potenziali fonti di guasto.

Telaio

La più alta qualità dell’aria è l’obiettivo di un compressore Coltri

Purezza e qualità dell’aria sono due caratteristiche irrinunciabili dei nostri compressori. L’aria che respiri dai compressori Coltri rispetta le normative EN 12021:2014: per questo con loro puoi lavorare, divertirti, esercitarti in assoluta sicurezza.

Sistema di purificazione Hyperfilter

L’Hyperfilter è un sistema di purificazione ad alta capacità progettato per compressori ad alta pressione destinati alla produzione di aria respirabile. Composto da due cartucce in serie: la prima con setaccio molecolare per la rimozione dell’umidità, e la seconda con una combinazione di setaccio molecolare e carbone attivo, per eliminare vapori d’olio e altri contaminanti.

Questa configurazione garantisce una maggiore autonomia di filtrazione e una purificazione più efficace, ideale per applicazioni che richiedono elevati volumi di aria respirabile e massima affidabilità.

Scopri di più

In dotazione sui compressori delle Linee Prime e Heavy Duty

Dotazione standard

4 Attacchi bombola a scelta tra DIN 232, DIN 300 o INT/YOKE 232 bar

4 fruste da 1,2 m di lunghezza

Valvola di mantenimento pressione

Manometri controllo interstadio

Doppio sistema filtrante Hyperfilter certificato PED

Temperatura interna cabina con spegnimento automatico

Scarico automatico della condensa

Controllo automatico senso di rotazione

Pressostato elettronico con spegnimento automatico

Controllo livello olio con spegnimento automatico

Pompa dell’olio

Scarico automatico condensa con sistema di convogliamento nella tanica

Colore telaio Nero RAL 9005

Specifiche tecniche

Tipologia di gas

Aria respirabile EN 12021 – Nitrox 40% max O2 – Elio – Azoto

Pressione di aspirazione

Atmosferica max 300 millibar

Pressione nominale

250 bar / 330 bar / 360 bar

Pressione di esercizio

232 bar / 300 bar / 330 bar

Pressione di esercizio Max

420 bar

Range di temperatura consentito

-10° C ÷ +40° C

Range di altitudine consentita

0 ÷ 1.500 m SLM

Inclinazione massima consentita

15°

Design

Insonorizzato

Tensione operativa, standard

400 V, 50 Hz

Altre tensioni di esercizio

Sui motori elettrici trifase a 60 hz di potenza (kW / hp) aumentare del 20%.

230 V, 50 Hz / 230 V, 60 Hz / 440 V, 60 Hz

Olio

Olio sintetico Coltri ST 755

Intervallo di cambio olio

1 anno / 1.000 h

Telaio

Acciaio – Colore telaio Nero RAL 9005 – Verniciatura a polvere – Antigraffio

Compressore

Portata gruppo pompante

Misurata durante il riempimento di una bombola da 10 litri da 0-200 bartolerance +/- 5% a + 20 °C di temperatura ambiente.

450 ET

450 l/min
27 m³/h
15.9 CFM

550 ET

550 l/min
33 m³/h
19.4 CFM

650 ET

650 l/min
39 m³/h
23 CFM

750 ET

750 l/min
45 m³/h
26.5 CFM

Flusso aria di raffreddamento

450 ET

4.050 m³/h

550 ET

4.820 m³/h

650 ET

4.820 m³/h

750 ET

5.590 m³/h

Peso

Modello standard. Le dimensioni e il peso possono variare a seconda degli accessori..

450 ET

356 kg
784 lb

550 ET

361 kg
796 lb

650 ET

365 kg
804 lb

750 ET

373 kg
943 lb

Dimensioni

(W x D x H)

90,5 x 102,5 x 153,5 cm
35.6 x 40.4 x 60.5 in

Rumorosità

450 ET

LpA 77,3 dB

550 ET

650 ET

750 ET

Motore

Potenza

450 ET

7.5 kW
10 Hp

550 ET

9 kW
12.5 Hp

650 ET

11 kW
15 Hp

750 ET

15 kW
20 Hp

Tipologia motore

450 ET

Elettrico trifase

550 ET

Elettrico trifase

650 ET

Elettrico trifase

750 ET

Elettrico trifase

Tensione/frequenza di funzionamento

Tensione e frequenza diverse disponibili su richiesta.

450 ET

400 V, 50 Hz

550 ET

400 V, 50 Hz

650 ET

400 V, 50 Hz

750 ET

400 V, 50 Hz

Corrente nominale

450 ET

15 A

550 ET

18.8 A

650 ET

23 A

750 ET

31 A

Giri motore (RPM)

450 ET

2.870

550 ET

2.880

650 ET

2.910

750 ET

2.920

Classe di protezione

IP55
