LINEA EFFICIENT

Ergo

Scroll Down

Massima efficienza in movimento

Linee pulite e tecnologia avanzata si fondono in ERGO, un compressore progettato per garantire prestazioni elevate con il massimo della semplicità d’uso.

Stile essenziale, anima evoluta

Pratico da trasportare, Ergo si distingue per robustezza e grande efficienza operativa. Equipaggiato con due diversi gruppi pompanti, alimentato da motori elettrici, monofase o trifase. È dotato di pannello di monitoraggio completo di manometri interstadio, autostop con pressostato regolabile, scarico automatico condensa e controllo del senso di rotazione.

Sono presenti due attacchi per tubi flessibili ad alta pressione (da 232 a 330 bar) ed un sistema di filtraggio Maxifilter. Disponibili come optional i Pannelli di ricarica a distanza, il C-Monitor e il Sistema di analisi multigas (SAM).

Osservalo da vicino

La semplicità è di serie

Immaginate di avere un compressore capace di grandi performance e dotato di una straordinaria solidità. Cosa sarebbe tutto questo senza la semplicità assoluta nel gestirlo? Crediamo che l’innovazione serva a questo: a rendere tutto più semplice.

E ora tutti i dettagli

Gruppo pompante per alta pressione a 3 stadi

Monoblocco in alluminio
Lubrificazione a nebulizzazione con codolo immerso nell’olio
Filtro di aspirazione: 10 um
Tubi, raccordi e dadi in acciaio Inox AISI 316
Separatore di condensa intermedio dopo il secondo stadio
Separatori di condensa finali ad alta pressione
Valvole di sicurezza dopo ogni stadio di compressione
Cilindri in alluminio pressofuso ad elevata dispersione termica con rivestimento della canna in nicasil
Bielle in alluminio forgiato
Albero motore in acciaio forgiato
Valvole secondo e terzo stadio in acciaio inox
Cuscinetti a rulli per lavori intensivi
Terzo stadio in acciaio temperato con 5 segmenti in ghisa speciale
Secondo e terzo stadio con pattini di spinta per eliminare le forze laterali sui pistoni
Sistema filtrante Maxifilter

Motore elettrico

Una delle parti fondamentali del compressore: il motore trasferisce il moto al gruppo pompante attraverso la cinghia. Su questo modello è disponibile il motore elettrico monofase o trifase da 4 a 5,5 kW.

Sistema di purificazione Maxifilter

Il sistema di purificazione Maxifilter consente un trattamento affidabile dell’aria respirabile, secondo la DIN EN 12021 in caso di uso di cartucce del filtro originali. Posto dopo il separatore del 2° e 3° stadio del compressore e prima della valvola di mantenimento della pressione per creare una prima fondamentale barriera contro l’umidità. La capacità filtrante con aria in ingresso a 20°C e 200 bar è di 890 m³.

Quadro elettrico

Interruttore ON/OFF con interruttore di protezione motore.
Pressostato elettromeccanico che ferma il compressore alla pressione finale.
Drenaggio di tutti i separatori tra i singoli stadi e anche del separatore finale durante il funzionamento del compressore
Timer per dispositivo di scarico automatico della condensa.
Avviamento a vuoto integrato (scarico automatico ad ogni spegnimento dell’unità).
Serbatoio di raccolta condensa 5 litri, con silenziatore; capacità di circa 3 litri, per lo smaltimento ecologico della condensa.

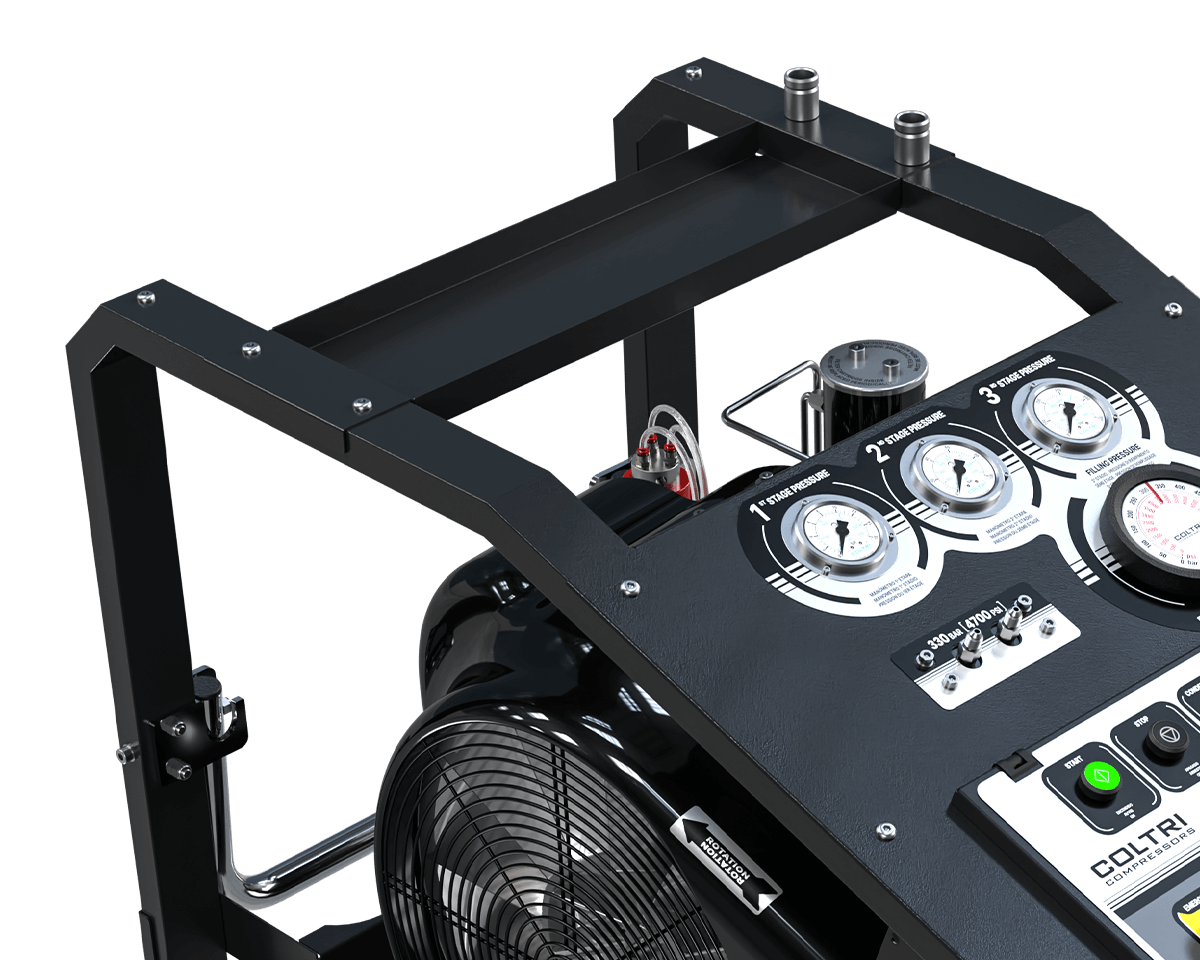

I manometri a pressione interstadio visualizzano la pressione di esercizio per i singoli stadi di compressione. Queste informazioni di pressione consentono di controllare la tenuta delle valvole (in entrata e in uscita) di ogni stadio e di identificare rapidamente le potenziali fonti di guasto.

Telaio

Telaio aperto realizzato per agevolare le operazioni di manutenzione e la trasportabilità. La piastra porta-motore basculante assicura la costante tensione della cinghia trapezoidale. Il carter di protezione in materiale termo-formato convoglia l’aria di raffreddamento sui cilindri e sui tubi inter-stadio, garantendo un elevato rendimento di compressione. La console dei comandi dotata di manometri inter-stadio, l’indicatore delle temperatura interna, l’allarme presenza e sequenza fasi errata, l’allarme mancanza olio e i comandi di marcia arresto e scarico manuale della condensa consentono una facile gestione e manutenzione del compressore. Realizzato in acciaio con verniciatura a polvere antigraffio in colore nero RAL 9005.

Gruppo pompante per alta pressione a 3 stadi

Monoblocco in alluminio
Lubrificazione a nebulizzazione con codolo immerso nell’olio
Filtro di aspirazione: 10 um
Tubi, raccordi e dadi in acciaio Inox AISI 316
Separatore di condensa intermedio dopo il secondo stadio
Separatori di condensa finali ad alta pressione
Valvole di sicurezza dopo ogni stadio di compressione
Cilindri in alluminio pressofuso ad elevata dispersione termica con rivestimento della canna in nicasil
Bielle in alluminio forgiato
Albero motore in acciaio forgiato
Valvole secondo e terzo stadio in acciaio inox
Cuscinetti a rulli per lavori intensivi
Terzo stadio in acciaio temperato con 5 segmenti in ghisa speciale
Secondo e terzo stadio con pattini di spinta per eliminare le forze laterali sui pistoni
Sistema filtrante Maxifilter

Motore elettrico

Sistema di purificazione Maxifilter

Quadro elettrico

Interruttore ON/OFF con interruttore di protezione motore.
Pressostato elettromeccanico che ferma il compressore alla pressione finale.
Drenaggio di tutti i separatori tra i singoli stadi e anche del separatore finale durante il funzionamento del compressore
Timer per dispositivo di scarico automatico della condensa.
Avviamento a vuoto integrato (scarico automatico ad ogni spegnimento dell’unità).
Serbatoio di raccolta condensa 5 litri, con silenziatore; capacità di circa 3 litri, per lo smaltimento ecologico della condensa.
I manometri a pressione interstadio visualizzano la pressione di esercizio per i singoli stadi di compressione. Queste informazioni di pressione consentono di controllare la tenuta delle valvole (in entrata e in uscita) di ogni stadio e di identificare rapidamente le potenziali fonti di guasto.

Telaio

La più alta qualità dell’aria è l’obiettivo di un compressore Coltri

Purezza e qualità dell’aria sono due caratteristiche irrinunciabili dei nostri compressori. L’aria che respiri dai compressori Coltri rispetta le normative EN 12021:2014: per questo con loro puoi lavorare, divertirti, esercitarti in assoluta sicurezza.

Sistema di purificazione Maxifilter

Il Maxifilter è un sistema di purificazione ad alte prestazioni progettato per l’utilizzo con compressori ad alta pressione destinati alla produzione di aria respirabile. Utilizza una cartuccia filtrante combinata con setaccio molecolare e carbone attivo, garantendo un’efficace rimozione di umidità, vapori d’olio e altri contaminanti.

Questo sistema assicura che l’aria compressa rispetti gli standard richiesti per l’uso in ambito subacqueo, industriale e di emergenza, offrendo massima sicurezza e affidabilità nella respirazione.

Scopri di più

In dotazione sui compressori della Linea Efficient

Dotazione standard

2 Attacchi bombola a scelta tra DIN 232, DIN 300 o INT/YOKE 232 bar

2 fruste da 1,2 m di lunghezza

Valvola di mantenimento pressione

Manometri controllo interstadio

Sistema filtrante Maxifilter

Temperatura interna cabina con spegnimento automatico

Controllo automatico senso di rotazione

Pressostato con spegnimento automatico

Controllo livello olio con spegnimento automatico

Scarico automatico condensa con sistema di convogliamento nella tanica

Colore telaio Nero RAL 9005

Specifiche tecniche

Tipologia di gas

Aria respirabile EN 12021 – Nitrox 40% max O2 – Elio – Azoto

Pressione di aspirazione

Atmosferica max 300 millibar

Pressione nominale

250 bar / 330 bar / 360 bar

Pressione di esercizio

250 bar / 330 bar / 360 bar

Pressione di esercizio Max

232 bar / 420 bar

Range di temperatura consentito

-10° C ÷ +40° C

Range di altitudine consentita

0 ÷ 1.500 m SLM

Inclinazione massima consentita

6°

Design

Cabinet protettivo

Tensione operativa, standard

230 V, 60 Hz / 400 V, 50 Hz

Altre tensioni di esercizio

Sui motori elettrici trifase a 60 hz di potenza (kW / hp) aumentare del 20%.

230 V, 50 Hz / 440 V, 60 Hz / 230 V, 60 Hz

Olio

Olio sintetico Coltri ST 755

Intervallo di cambio olio

1 anno / 1.000 h

Telaio

Acciaio – Colore Nero RAL 9005 – Verniciatura a polvere – Antigraffio

Compressore

Portata gruppo pompante

Misurata durante il riempimento di una bombola da 10 litri da 0-200 bartolerance +/- 5% a + 20 °C di temperatura ambiente.

210 EM

210 l/min
12.6 m³/h
7.4 CFM

270 EM

270 l/min
16.2 m³/h
9.5 CFM

235 ET

235 l/min
14.1 m³/h
8.3 CFM

315 ET

315 l/min
18.9 m³/h
11.1 CFM

Sistema di purificazione

Maxifilter

Flusso aria di raffreddamento

210 EM

1.240 m³/h

270 EM

2.180 m³/h

235 ET

1.440 m³/h

315 ET

2.180 m³/h

Peso

Modello standard. Le dimensioni e il peso possono variare a seconda degli accessori..

210 EM

159 kg
350 lb

270 EM

147 kg
324 lb

235 ET

150 kg
350 lb

315 ET

152 kg
335 lb

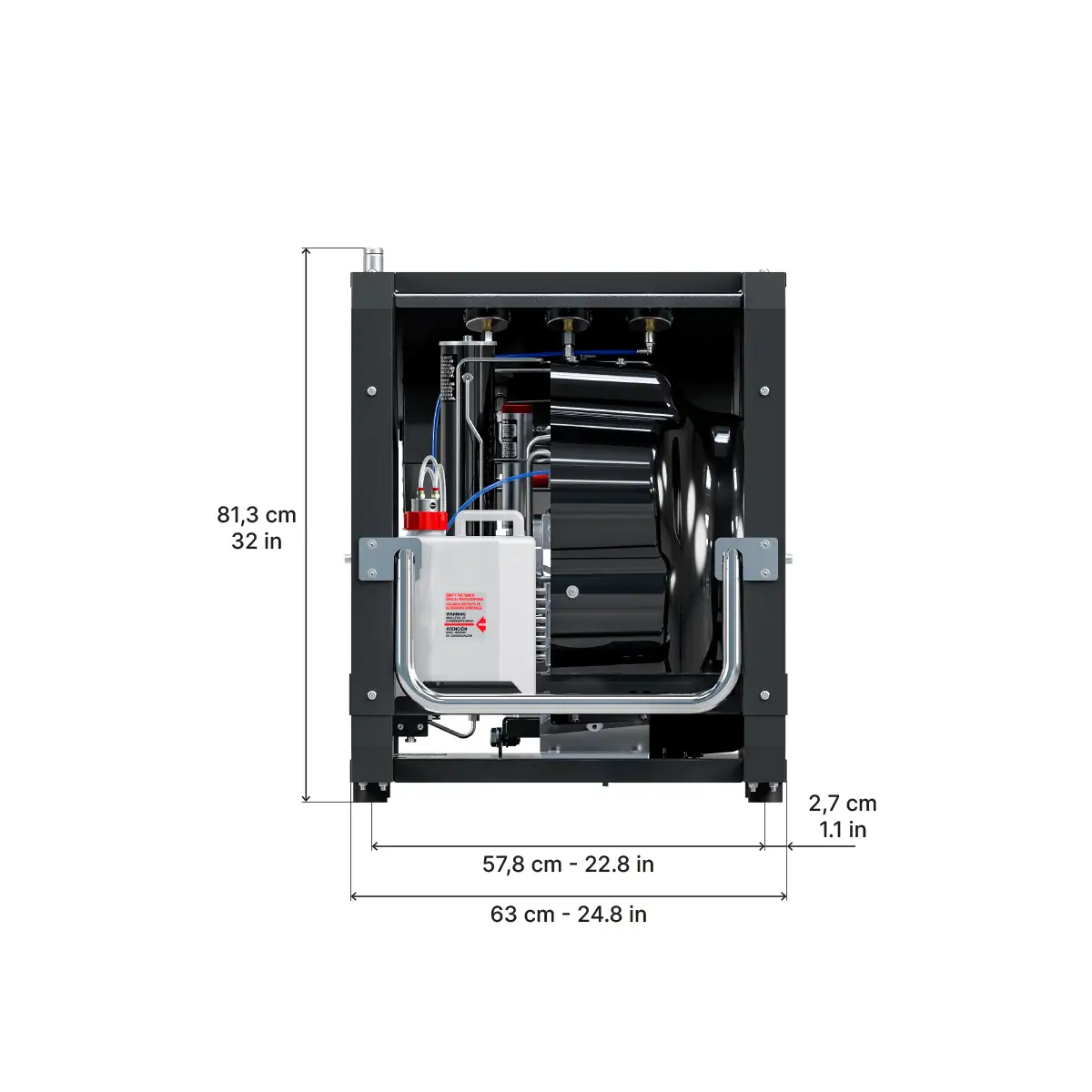

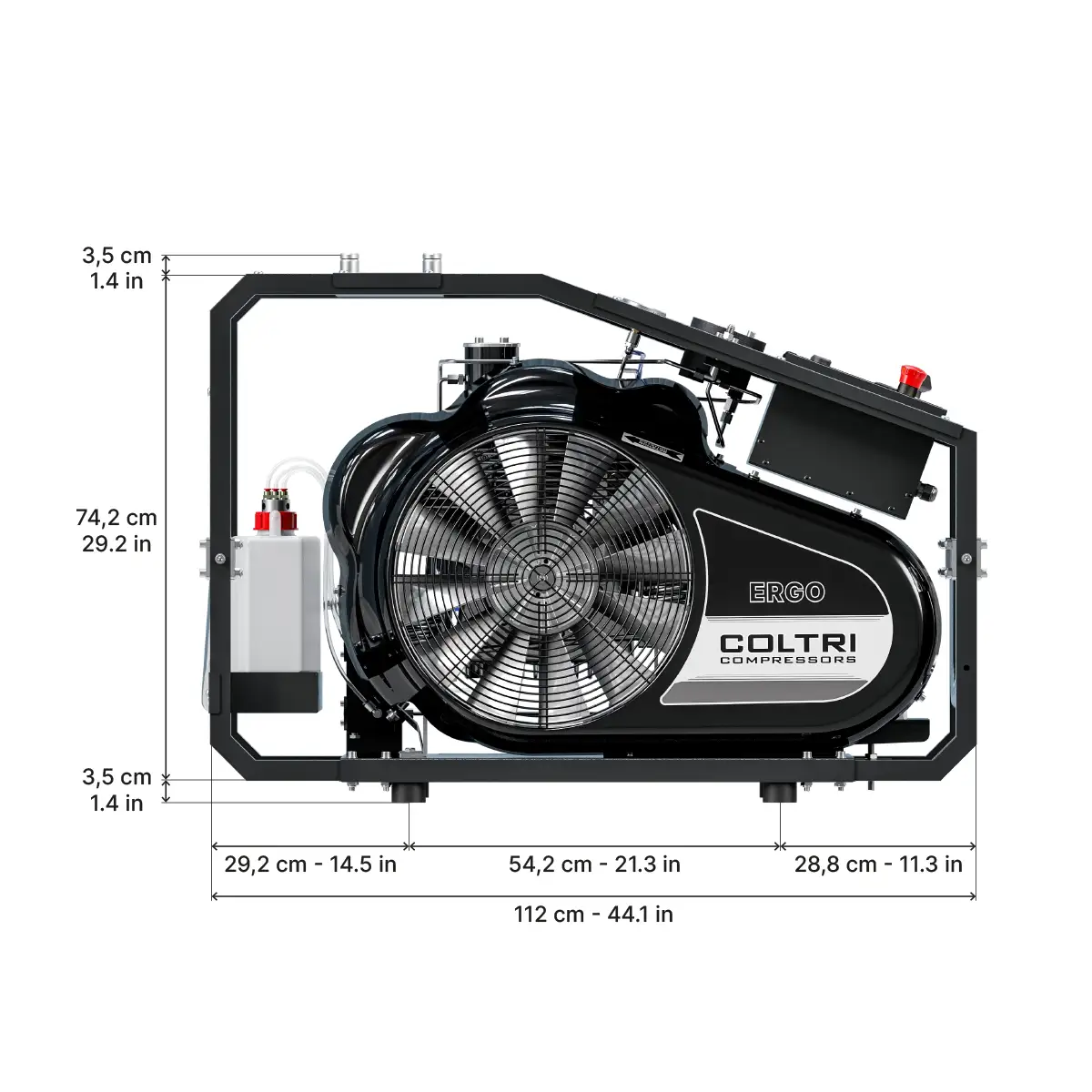

Dimensioni

(W x D x H)

112 x 63 x 77 cm
44.1 x 23,8 x 30.3 in

Rumorosità

210 EM

270 EM

235 ET

315 ET

LpA 78,4 dB

Motore

Potenza

210 EM

4 kW
5.5 Hp

270 EM

5.5 kW
7.5 Hp

235 ET

4 kW
5.5 Hp

315 ET

5.5 kW
7.5 Hp

Tipologia motore

210 EM

Elettrico monofase

270 EM

Elettrico monofase

235 ET

Elettrico trifase

315 ET

Elettrico trifase

Tensione/frequenza di funzionamento

Tensione e frequenza diverse disponibili su richiesta.

210 EM

230 V, 60 Hz

270 EM

230 V, 60 Hz

235 ET

400 V, 50 Hz

315 ET

400 V, 50 Hz

Corrente nominale

210 EM

25.2 A

270 EM

29.7 A

235 ET

16.8 A

315 ET

12.6 A

Giri motore (RPM)

210 EM

2.850

270 EM

3.510

235 ET

2.840

315 ET

2.850

Classe di protezione

IP55

Accessori compatibili

Scopri gli optional pensati per il tuo nuovo compressore
