CNG HD

LINEA CNG

Scroll Down

Professionalmente,
un compressore avanti

Progettati per stazioni di ricarica di medie dimensioni, i compressori della serie CNG HD possono comprimere fino a 250 bar di gas naturale e biometano precedentemente trattati e filtrati dalla linea di alimentazione. Quattro stadi di compressione e basso numero di giri per una macchina adatta all’uso professionale. Il pannello di controllo remoto (5 metri di cavo) fornisce tutte le indicazioni per operare nella massima sicurezza. I compressori sono dotati di un tubo ad alta pressione di 4,5 m e di una pistola di erogazione con attacco diretto NGV1, adatta a pressioni di ricarica fino a 250 bar.

Osservalo da vicino

La semplicità è di serie

Immaginate di avere un compressore capace di grandi performance e dotato di una straordinaria solidità. Cosa sarebbe tutto questo senza la semplicità assoluta nel gestirlo? Crediamo che l’innovazione serva a questo: a rendere tutto più semplice.

E ora tutti i dettagli

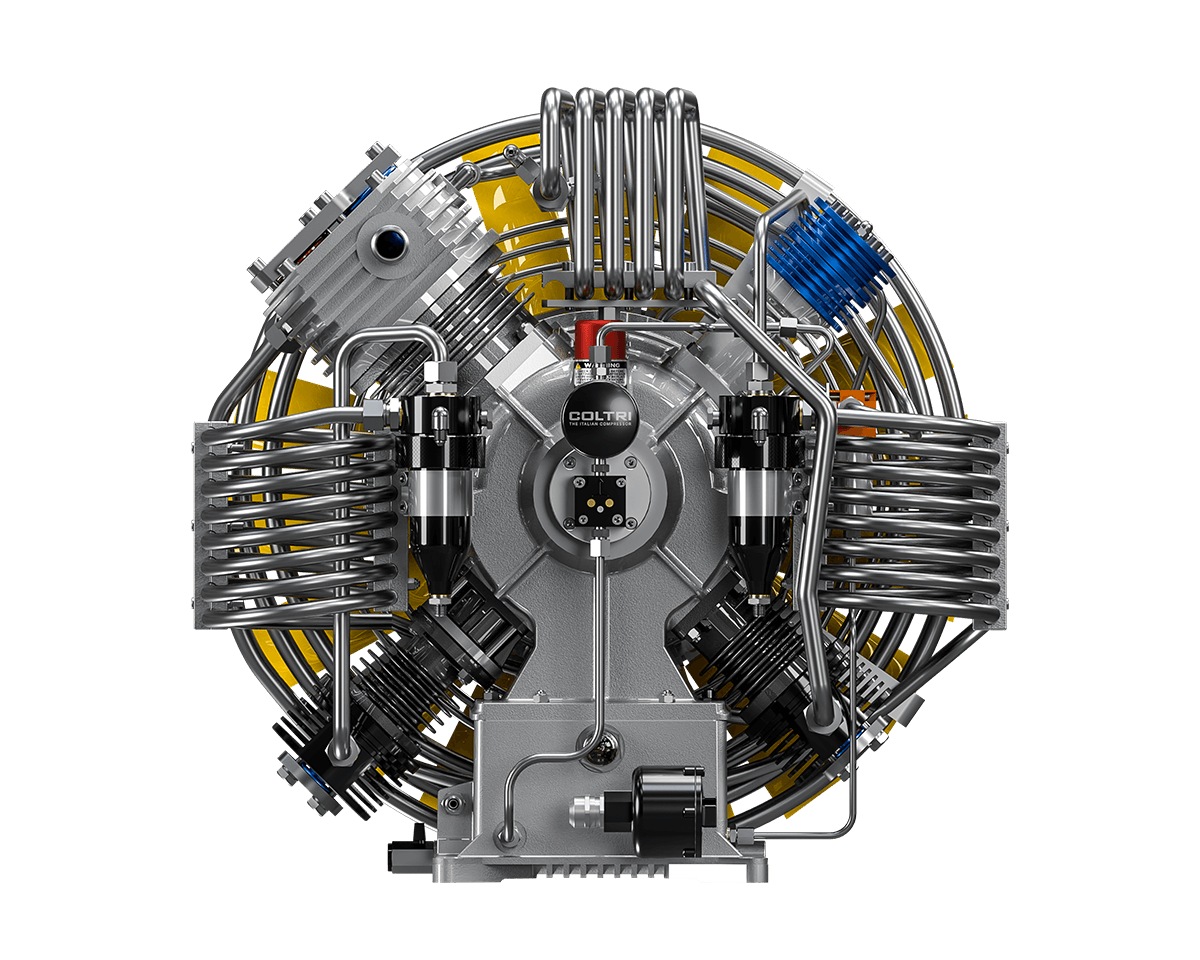

Gruppo pompante per alta pressione a 4 stadi per metano

Monoblocco in alluminio
Lubrificazione forzata con pompa ad ingranaggi a bassa pressione
Filtro d’ingresso
Tubi, raccordi e dadi in acciaio Inox AISI 316
Separatori di condensa intermedio dopo il secondo e terzo stadio
Separatori di condensa finali ad alta pressione a doppio effetto
Pressostato di sicurezza dopo ogni stadio di compressione
Cilindri in ghisa speciale con lappatura a bassa rugosità
Bielle in alluminio forgiato
Albero motore in acciaio forgiato
Valvole secondo e terzo stadio ad elevato flusso di riempimento
Cuscinetti a rulli per lavori intensivi
Quarto stadio in acciaio temperato con 6 fasce elastiche in ghisa speciale
Secondo e terzo stadio con pattini di spinta per eliminare le forze laterali sui pistoni
Sistema filtrante Hyperfilter

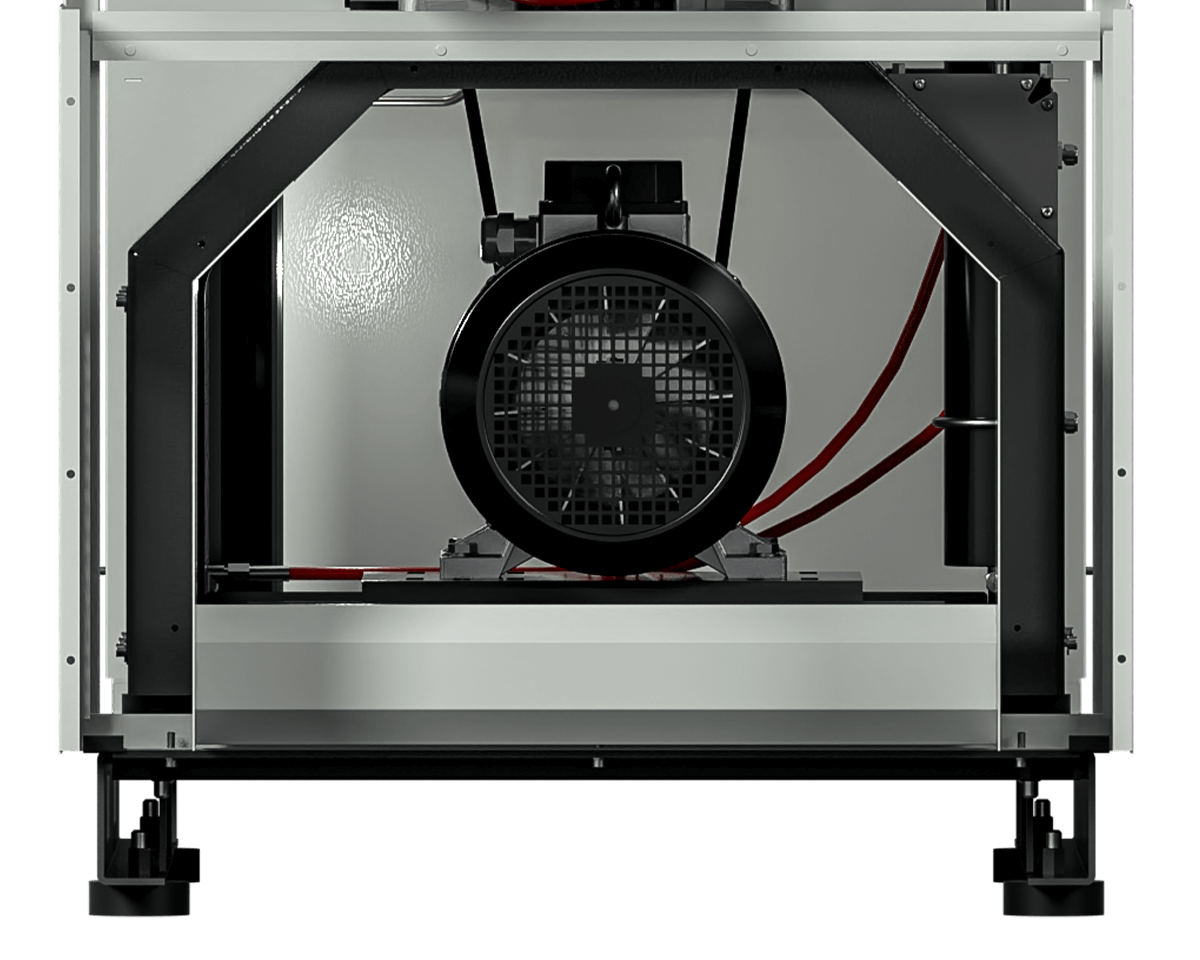

Motore elettrico

Una delle parti fondamentali del compressore: il motore trasferisce il moto al gruppo pompante attraverso la cinghia. Su questo modello è disponibile il motore elettrico trifase da 9 a 15 kW.

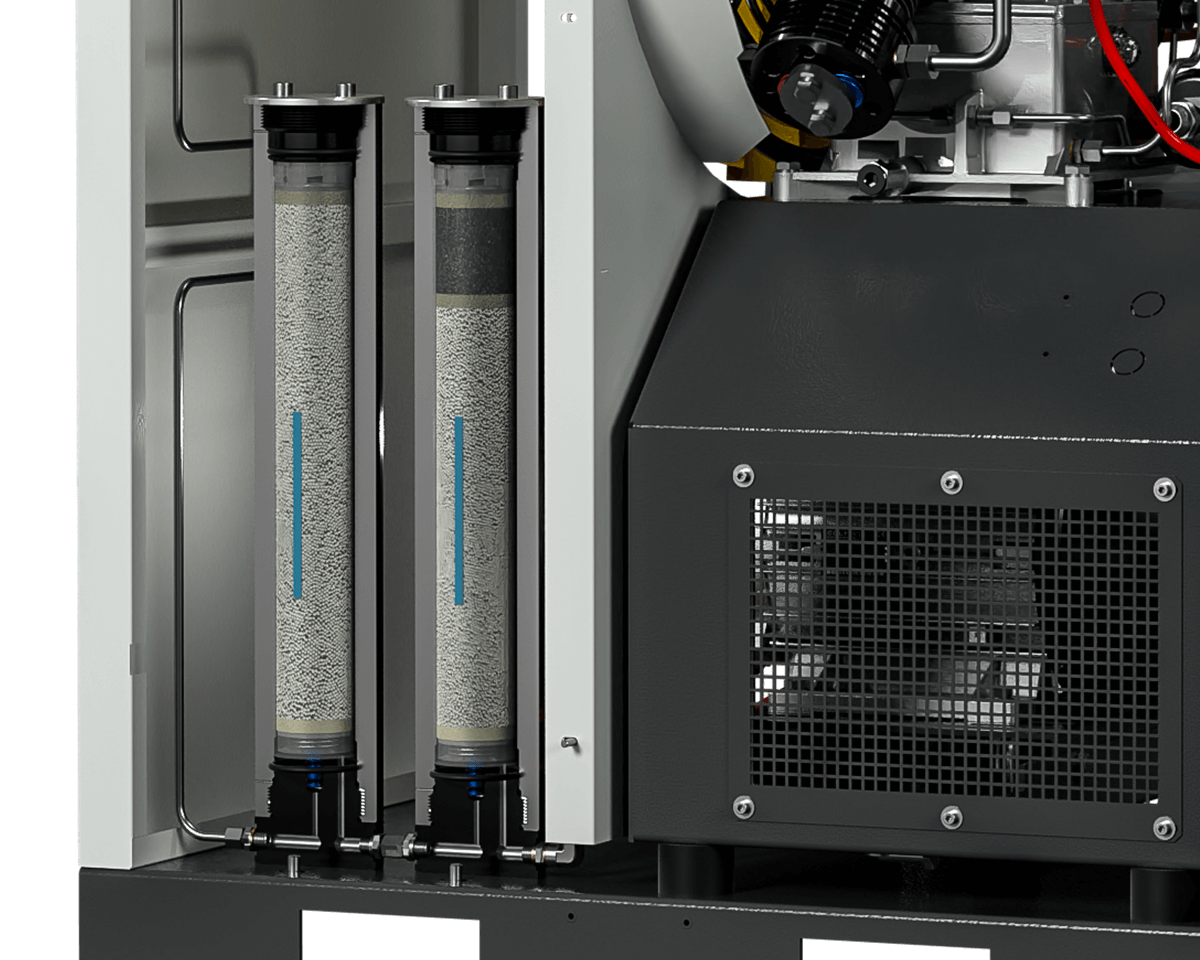

Sistema di purificazione Hyperfilter

Posto dopo l’ultimo separatore del compressore e prima della valvola di mantenimento della pressione, il sistema di purificazione Hyperfilter consente un trattamento affidabile dell’aria respirabile, secondo la DIN EN 12021¹ in caso di uso di cartucce del filtro originali. Il separatore presente tra il 2° e il 3° stadio del circuito di purificazione permette di estrarre la maggiore umidità possibile. La capacità filtrante con aria in ingresso a 20°C e 200 bar è di 3.050 m³.

Quadro elettrico

Pannello di comando
Pulsante di emergenza
Interruttore ON/OFF
Contaore di funzionamento
Temperatura gas
Spia presenza tensione
Spia errato senso di rotazione
Spia livello dell’olio
Spia allarme temperatura gas
Spia allarme pressione 1°, 2° e 3° stadio
Spia allarme pressione di aspirazione
Spia compressore al lavoro
Pulsante di accensione
Pulsante di arresto

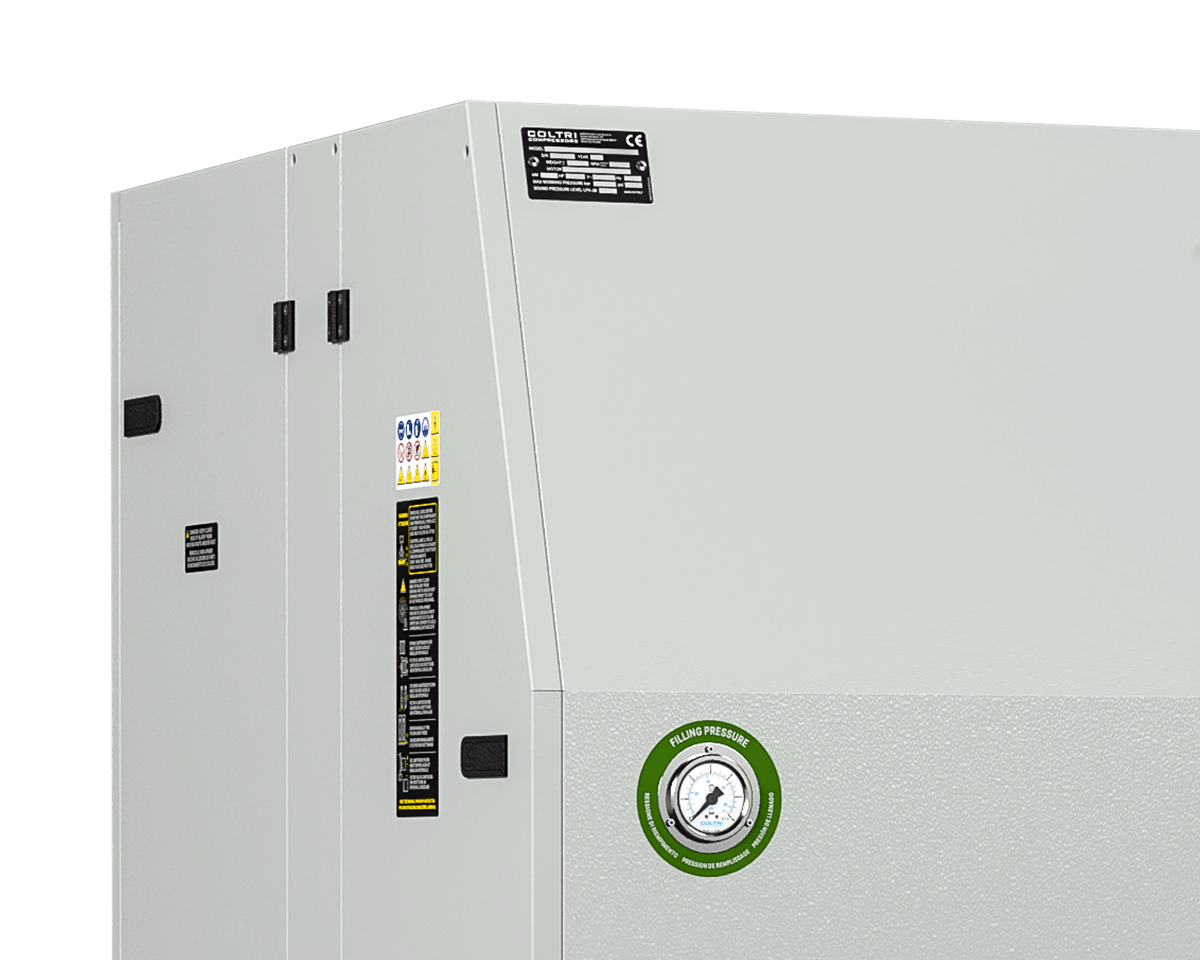

Telaio

Telaio cabinato silenziato in acciaio con verniciatura a polvere antigraffio in colore Antracite RAL 7016 e Grigio RAL 7035.

Gruppo pompante per alta pressione a 4 stadi per metano

Monoblocco in alluminio
Lubrificazione forzata con pompa ad ingranaggi a bassa pressione
Filtro d’ingresso
Tubi, raccordi e dadi in acciaio Inox AISI 316
Separatori di condensa intermedio dopo il secondo e terzo stadio
Separatori di condensa finali ad alta pressione a doppio effetto
Pressostato di sicurezza dopo ogni stadio di compressione
Cilindri in ghisa speciale con lappatura a bassa rugosità
Bielle in alluminio forgiato
Albero motore in acciaio forgiato
Valvole secondo e terzo stadio ad elevato flusso di riempimento
Cuscinetti a rulli per lavori intensivi
Quarto stadio in acciaio temperato con 6 fasce elastiche in ghisa speciale
Secondo e terzo stadio con pattini di spinta per eliminare le forze laterali sui pistoni
Sistema filtrante Hyperfilter

Motore elettrico

Una delle parti fondamentali del compressore: il motore trasferisce il moto al gruppo pompante attraverso la cinghia. Su questo modello è disponibile il motore elettrico trifase da 9 a 15 kW.

Sistema di purificazione Hyperfilter

Quadro elettrico

Pannello di comando
Pulsante di emergenza
Interruttore ON/OFF
Contaore di funzionamento
Temperatura gas
Spia presenza tensione
Spia errato senso di rotazione
Spia livello dell’olio
Spia allarme temperatura gas
Spia allarme pressione 1°, 2° e 3° stadio
Spia allarme pressione di aspirazione
Spia compressore al lavoro
Pulsante di accensione
Pulsante di arresto

Telaio

Telaio cabinato silenziato in acciaio con verniciatura a polvere antigraffio in colore Antracite RAL 7016 e Grigio RAL 7035.

Con loro sei sicuro

I compressori CNG Coltri mettono la sicurezza al primo posto: sono dotati di sensori che arrestano la macchina in caso di perdite; e sono forniti di elettro-valvole in uscita ed ingresso per regolare il funzionamento della macchina e dell’impianto.

Dotazione standard

Filtro d’ingresso

Autostop

Doppio sistema filtrante Hyperfilter certificato PED con setaccio molecolare

Pistola di rifornimento gas naturale con azione diretta NGV1

Interruttore di bassa pressione all’ingresso del gas

Rilevatore di gas metano

Pompa dell’olio

Colore telaio Antracite RAL 7016 e Grigio RAL 7035

Specifiche tecniche

Tipologia di gas

Gas naturale – Metano

Pressione di aspirazione

Max. 200 millibar

Pressione nominale

250 bar

Pressione di esercizio

200 bar / 250 bar

Pressione di esercizio Max

200 bar / 250 bar

Range di temperatura consentito

-10° C ÷ +40° C

Range di altitudine consentita

0 ÷ 1.500 m SLM

Inclinazione massima consentita

15°

Design

Telaio semi insonorizzato

Tensione operativa, standard

400 V, 50 Hz

Altre tensioni di esercizio

Sui motori elettrici trifase a 60 hz di potenza (kW / hp) aumentare del 20%.

230 V, 50 Hz / 230 V, 60 Hz / 400 V, 60 Hz

Olio

Olio sintetico Coltri ST 755

Intervallo di cambio olio

1 anno / 1.000 h

Telaio

Acciaio – Colore RAL 7035, RAL 7016 – Verniciatura a polvere – Antigraffio

Compressore

Portata gruppo pompante

Misurata durante il riempimento di una bombola da 10 litri da 0-200 bartolerance +/- 5% a + 20 °C di temperatura ambiente.

330 ET

330 l/min
19.8 m³/h
11.7 CFM

400 ET

400 l/min
24 m³/h
14.1 CFM

550 ET

550 l/min
33 m³/h
19.4 CFM

Sistema di purificazione

Hyperfilter

Flusso aria di raffreddamento

330 ET

3.000 m³/h

400 ET

3.000 m³/h

550 ET

3.000 m³/h

Peso

Modello standard. Le dimensioni e il peso possono variare a seconda degli accessori..

330 ET

451 kg
994 lb

400 ET

455 kg
1.003 lb

550 ET

463 kg
1.020 lb

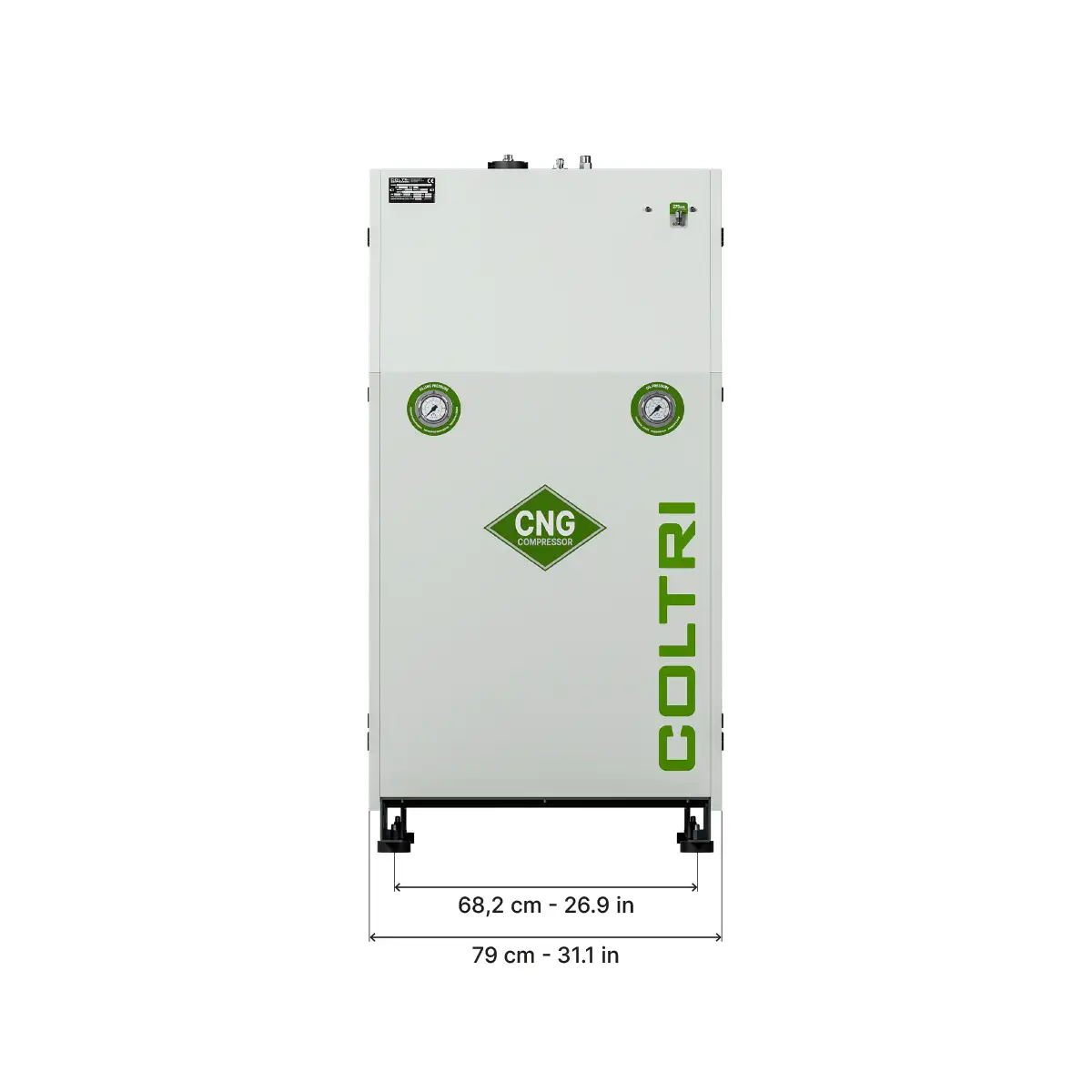

Dimensioni

(W x D x H)

79 x 130 x 155 cm
31.1 x 51.2 x 61 in

Rumorosità

Motore

Potenza

330 ET

9 kW
12 Hp

400 ET

11 kW
15 Hp

550 ET

15 kW
20 Hp

Tipologia motore

330 ET

Elettrico trifase

400 ET

Elettrico trifase

550 ET

Elettrico trifase

Tensione/frequenza di funzionamento

Tensione e frequenza diverse disponibili su richiesta.

330 ET

400/690 V, 50 Hz

400 ET

400/690 V, 50 Hz

550 ET

400/690 V, 50 Hz

Corrente nominale

330 ET

18.8 A

400 ET

23 A

550 ET

31 A

Giri motore (RPM)

330 ET

2.880

400 ET

2.910

550 ET

2.920

Classe di protezione

IP55
