Ace V Plus

Booster

Scroll Down

أداء يدوم طويلاً.

صُمم Ace V PLUS للتطبيقات الصناعية عالية الأداء، وهو Booster العالي المصمم لتحقيق الموثوقية والاستمرارية التشغيلية والكفاءة القصوى.

مثالية لضغط الهواء والنيتروجين بضغط شفط يتراوح بين 5 إلى 10 بار، وهي مزودة بوحدة ضخ عالية الدقة من 4 مراحل (2+2 بالتوازي)، وهو تكوين يسمح بتوزيع أفضل للحمل واستقرار تشغيلي أكبر وعمر أطول حتى في دورات العمل المكثفة.

متوفرة بمحركات كهربائية ثلاثية الطور بقدرة 9 و11 و15 كيلوواط، وتوفر Ace V PLUS معدل تدفق يصل إلى 945 لتر/دقيقة ، تتكيف مع متطلبات التشغيل المختلفة.
يضمن نظام تنقية الكربون النشط المزدوج Hyperfilter جودة عالية للغاز المضغوط، بينما تضمن خزانة التحكم المدمجة المزودة بالتحكم الأوتوماتيكي وتصريف المكثفات ومفتاح الضغط الإلكتروني التشغيل البسيط والآمن والفعال.

يُعد نظام Ace V PLUS المتين والموثوق به الحل المثالي للباحثين عن الأداء العالي واستمرارية الأعمال في البيئة الصناعية.

راقبها عن كثب

البساطة تأتي بشكل قياسي

تخيل وجود ضاغط قادر على الأداء الرائع ويتمتع بمتانة غير عادية. ماذا سيكون كل هذا بدون البساطة المطلقة في التعامل معه؟ نعتقد أن هذا هو الغرض من الابتكار: جعل كل شيء أكثر بساطة.

والآن كل التفاصيل

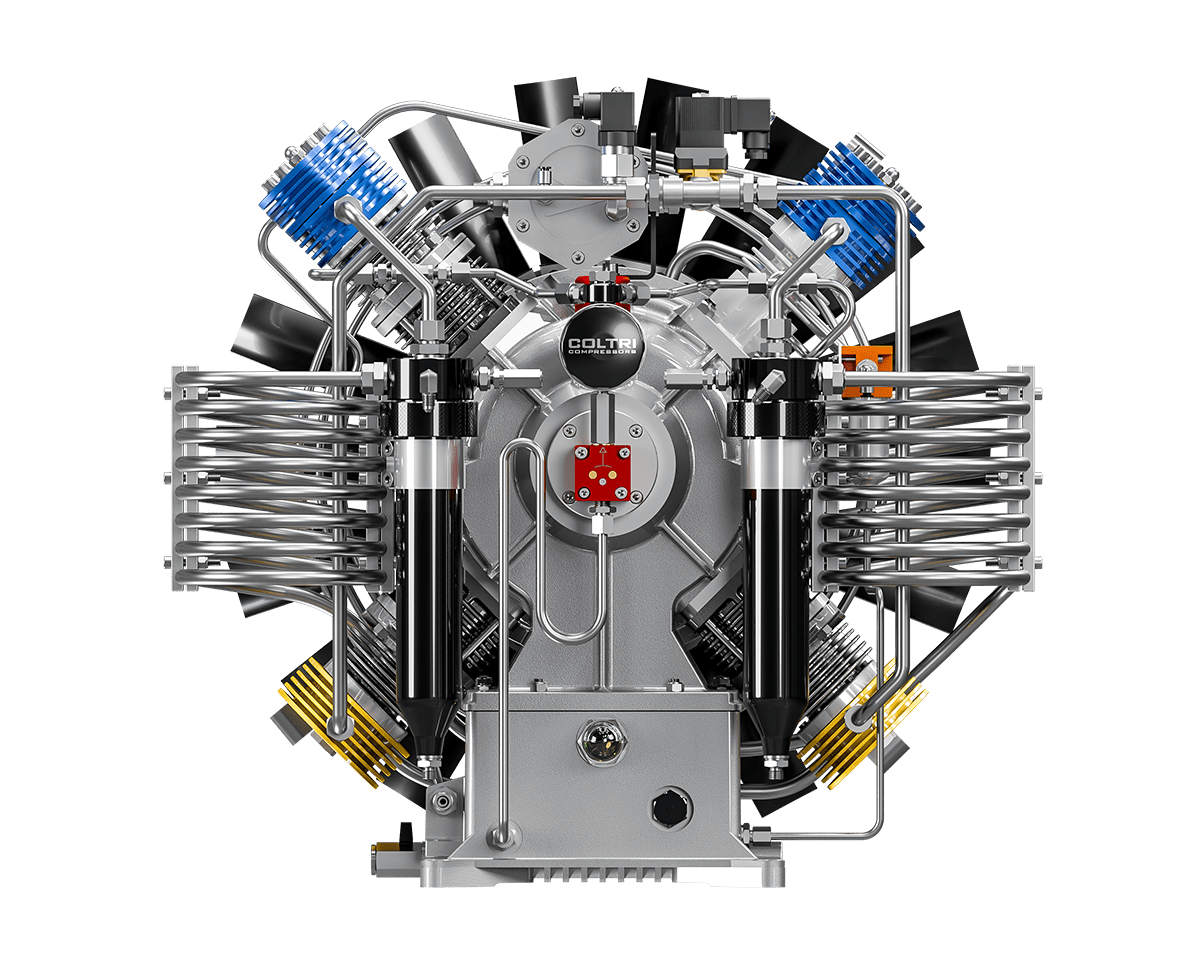

وحدة ضخ عالية الدقة من 4 مراحل (2+2 بالتوازي)

ألومنيوم أحادي الكتلة
التشحيم القسري بمضخة تروس منخفضة الضغط
المرحلة الأولى لاستعادة الغاز
أنابيب، وتركيبات وصواميل من الفولاذ المقاوم للصدأ AISI 316
فواصل المكثفات الوسيطة بعد المرحلتين الثانية والثالثة
فاصل المكثفات النهائي عالي الضغط العالي الضغط
صمامات أمان بعد كل مرحلة ضغط
أسطوانات خاصة من الحديد الزهر ذات صقل منخفض الخشونة
قضبان توصيل من الألومنيوم المطروق
عمود الإدارة الفولاذي المطروق
صمامات التدفق العالي للمرحلة الأولى والثانية والمرحلة الثالثة
محامل أسطوانية للعمل المكثف
مرحلة رابعة من الفولاذ المقوى مع 6 حلقات مكبس خاصة من الحديد الزهر
المرحلة الثانية والثالثة مع وسادات دفع لإزالة القوى الجانبية على المكابس
نظام الترشيح Maxifilter الكربون المنشط

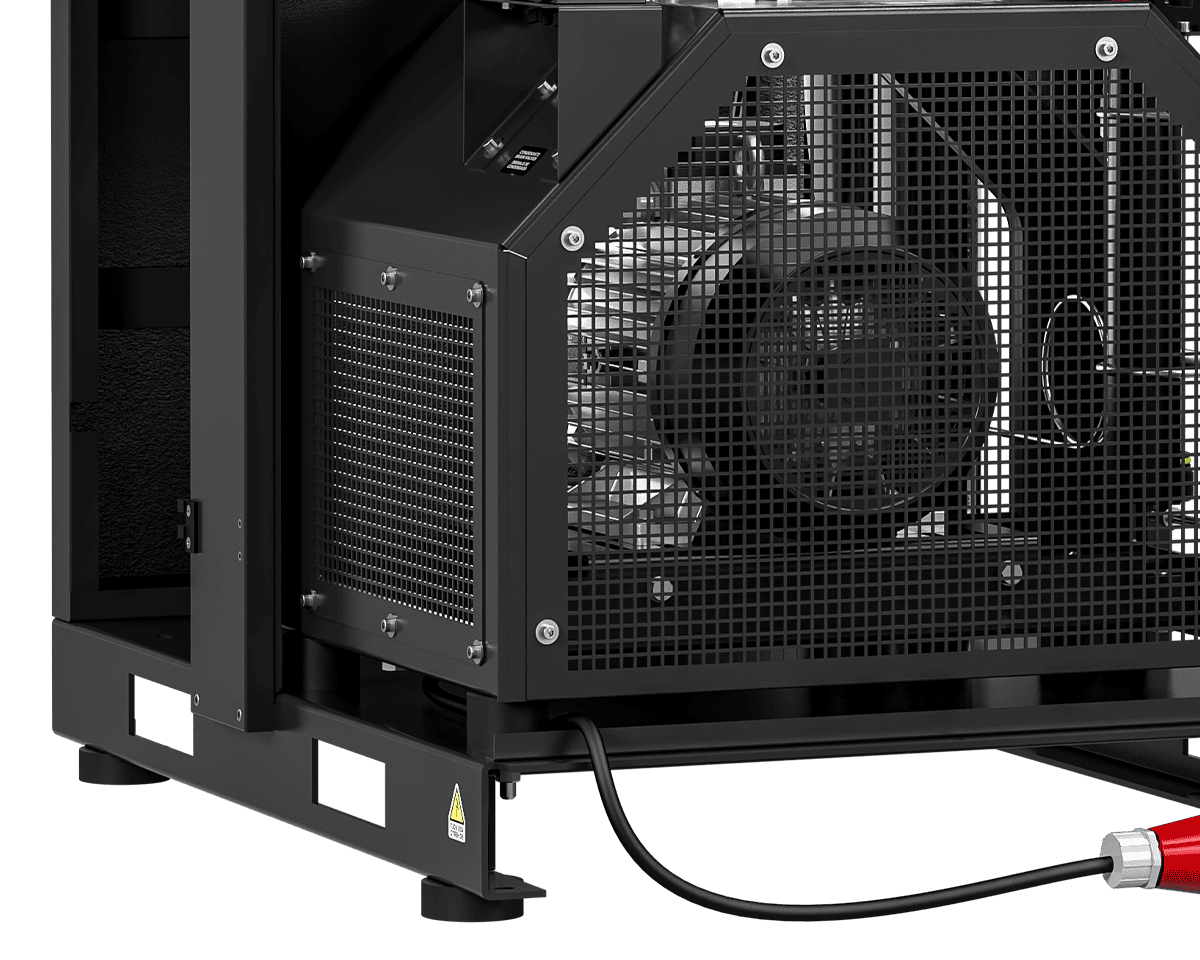

محرك كهربائي

أحد الأجزاء الأساسية للضاغط: ينقل المحرك الحركة إلى وحدة الضخ عبر السير. يتوفر المحرك الكهربائي ثلاثي الأطوار في هذا الطراز مع 9 أو 11 أو 1 5 كيلوواط.

نظام تنقية Hyperfilter للنيتروجين

يقع نظام التنقية Hyperfilter بعد الفاصل الأخير من الضاغط وقبل صمام صيانة الضغط، ويتيح نظام التنقية معالجة موثوقة لهواء التنفس وفقًا للمادة DIN EN 12021¹ عند استخدام خراطيش الترشيح الأصلية. يسمح الفاصل بين المرحلة الثانية والثالثة من دائرة التنقية باستخراج أكبر قدر ممكن من الرطوبة. تبلغ سعة المرشح مع هواء المدخل عند درجة حرارة 20 درجة مئوية و200 بار 52,500 متر مكعب.

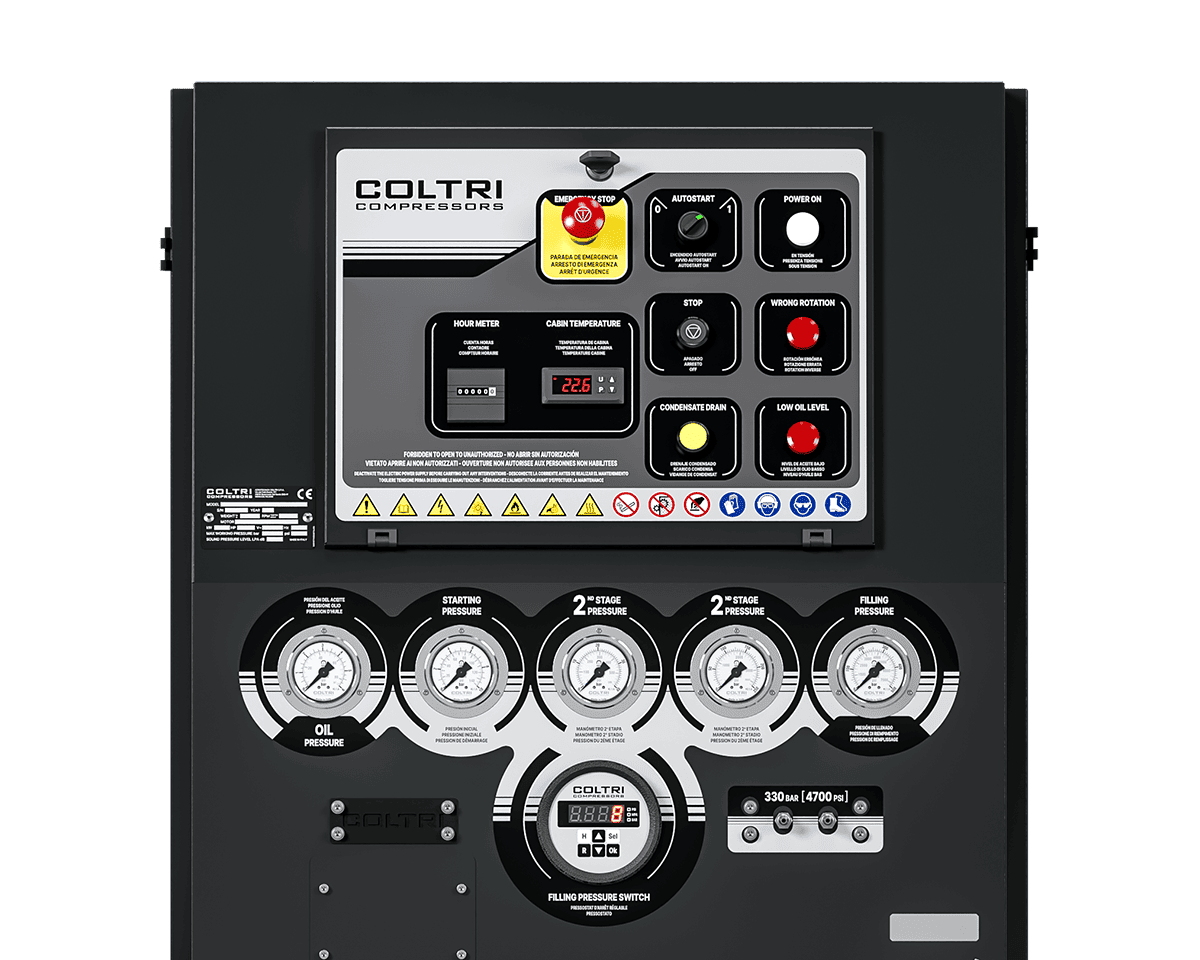

خزانة كهربائية

مفتاح تشغيل/إيقاف تشغيل مع مفتاح حماية المحرك.
مفتاح ضغط كهروميكانيكي يوقف الضاغط عند الضغط النهائي.
تصريف جميع الفواصل بين المراحل الفردية وكذلك الفاصل النهائي أثناء تشغيل الضاغط
مؤقت لجهاز تصريف المكثفات الأوتوماتيكي.
بدء تشغيل متكامل بدون تحميل (تفريغ تلقائي في كل مرة يتم فيها إيقاف تشغيل الوحدة).
خزان تجميع المكثفات سعة 5 لترات، مع كاتم صوت؛ سعة 3 لترات تقريبًا، للتخلص الصديق للبيئة من المكثفات.
تعرض مقاييس الضغط بين المراحل ضغط التشغيل لمراحل الضغط الفردية. وتسمح معلومات الضغط هذه بفحص إحكام الصمامات (مدخل ومخرج) كل مرحلة وتحديد مصادر العطل المحتملة بسرعة.

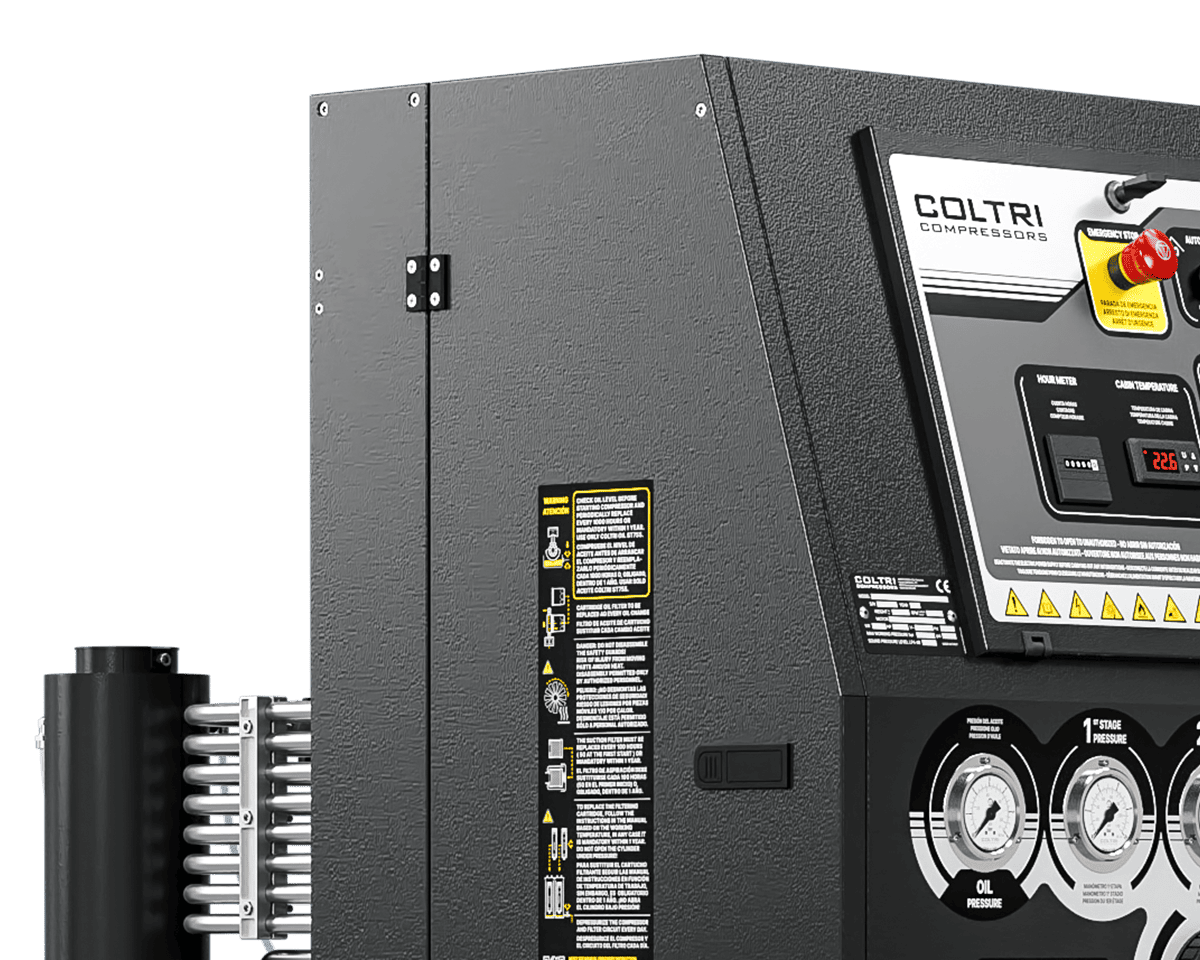

الإطار

إطار مفتوح مع تطوير رأسي مصمم لتسهيل عمليات الصيانة. يتيح مستوى الزيت والتصريف الموضح من الخارج، ووحدة التحكم المزودة بمقاييس ضغط بين المراحل، ومقياس ضغط الزيت، ومؤشر درجة الحرارة الداخلية، وإنذار التواجد والتسلسل الخاطئ للمرحلة، وإنذار نقص الزيت، وأجهزة التحكم في إيقاف التشغيل وتصريف المكثفات يدويًا، سهولة تشغيل الضاغط وصيانته. مصنوع من الفولاذ مع طلاء مسحوق مقاوم للخدش باللون الأسود RAL 9005.

وحدة ضخ عالية الدقة من 4 مراحل (2+2 بالتوازي)

ألومنيوم أحادي الكتلة
التشحيم القسري بمضخة تروس منخفضة الضغط
المرحلة الأولى لاستعادة الغاز
أنابيب، وتركيبات وصواميل من الفولاذ المقاوم للصدأ AISI 316
فواصل المكثفات الوسيطة بعد المرحلتين الثانية والثالثة
فاصل المكثفات النهائي عالي الضغط العالي الضغط
صمامات أمان بعد كل مرحلة ضغط
أسطوانات خاصة من الحديد الزهر ذات صقل منخفض الخشونة
قضبان توصيل من الألومنيوم المطروق
عمود الإدارة الفولاذي المطروق
صمامات التدفق العالي للمرحلة الأولى والثانية والمرحلة الثالثة
محامل أسطوانية للعمل المكثف
مرحلة رابعة من الفولاذ المقوى مع 6 حلقات مكبس خاصة من الحديد الزهر
المرحلة الثانية والثالثة مع وسادات دفع لإزالة القوى الجانبية على المكابس
نظام الترشيح Maxifilter الكربون المنشط

محرك كهربائي

نظام تنقية Hyperfilter للنيتروجين

خزانة كهربائية

مفتاح تشغيل/إيقاف تشغيل مع مفتاح حماية المحرك.
مفتاح ضغط كهروميكانيكي يوقف الضاغط عند الضغط النهائي.
تصريف جميع الفواصل بين المراحل الفردية وكذلك الفاصل النهائي أثناء تشغيل الضاغط
مؤقت لجهاز تصريف المكثفات الأوتوماتيكي.
بدء تشغيل متكامل بدون تحميل (تفريغ تلقائي في كل مرة يتم فيها إيقاف تشغيل الوحدة).
خزان تجميع المكثفات سعة 5 لترات، مع كاتم صوت؛ سعة 3 لترات تقريبًا، للتخلص الصديق للبيئة من المكثفات.
تعرض مقاييس الضغط بين المراحل ضغط التشغيل لمراحل الضغط الفردية. وتسمح معلومات الضغط هذه بفحص إحكام الصمامات (مدخل ومخرج) كل مرحلة وتحديد مصادر العطل المحتملة بسرعة.

الإطار

الأفضل لك ،
الأفضل لعملك، الأفضل لعملك

إن ضواغط Booster تثبت ذلك: أفضل آلة ممكنة هي تلك التي تلبي الاحتياجات المحددة لـ “ذلك” العميل، وتخصيص الاستجابة من حيث الموثوقية والأداء. سواءً كنا نتحدث عن الهواء أو الهيليوم أو الهيدروجين أو النيتروجين، فإن العميل يأتي قبل الحل: هذه هي “عقيدتنا”.

التجهيزات القياسية

نظام Hyperfilter مزدوج معتمد من PED

التحكم في الضاغط ونظام تصريف المكثفات الأوتوماتيكي

مفتاح ضغط إلكتروني

مانومترات التحكم بين المراحل

لون الإطار أسود RAL 9005 RAL 9005

المواصفات الفنية

نوع الغاز

الهواء – النيتروجين

ضغط الشفط

5 بار كحد أدنى 5 بار كحد أقصى 10 بار

الضغط الاسمي

250 بار / 330 بار

ضغط التشغيل

232 بار / 300 بار

الحد الأقصى لضغط التشغيل

420 بار

نطاق درجة الحرارة المسموح به

-10 درجة مئوية ÷ + 40 درجة مئوية

نطاق الارتفاع المسموح به

0 ÷ 1,500 م SLM

الميل الأقصى المسموح به

15°

التصميم

خزانة عازلة للصوت مع ممتص للصوت

جهد التشغيل، قياسي

400 فولت، 50 هرتز

فولتية التشغيل الأخرى

في المحركات الكهربائية ثلاثية الطور عند 60 هرتز تزيد الطاقة (كيلوواط/حصان) بنسبة 20%.

230 فولت، 50 هرتز / 440 فولت، 60 هرتز / 230 فولت، 60 هرتز

النفط

زيت Coltri ST 755 الاصطناعي

الفترة الزمنية لتغيير الزيت

1 سنة / 1,000 ساعة

الإطار

فولاذ – اللون أسود RAL 9005 – مطلي بالمسحوق – مقاوم للخدش

الضاغط

معدل تدفق وحدة المضخة

9 كيلوواط

من 292 l/min a 643 l/min
من 18 m³/h a 39 m³/h
من 10.3 CFM a 22.7 CFM

11 كيلوواط

من 344 l/min a 756 l/min
من 21 m³/h a 45 m³/h
من 12.1 CFM a 26.7 CFM

15 كيلوواط

من 430 l/min a 945 l/min
من 26 m³/h a 57 m³/h
من 15.2 CFM a 33.4 CFM

نظام التنقية

2 Hyperfilter من الكربون المنشط

تدفق هواء التبريد

9 كيلوواط

2.700 m³/h

11 كيلوواط

3.170 m³/h

15 كيلوواط

3.960 m³/h

الوزن

الطراز القياسي. قد تختلف الأبعاد والوزن حسب الملحقات.

9 كيلوواط

455 kg
1003 lb

11 كيلوواط

455 kg
1003 lb

15 كيلوواط

465 kg
1025 lb

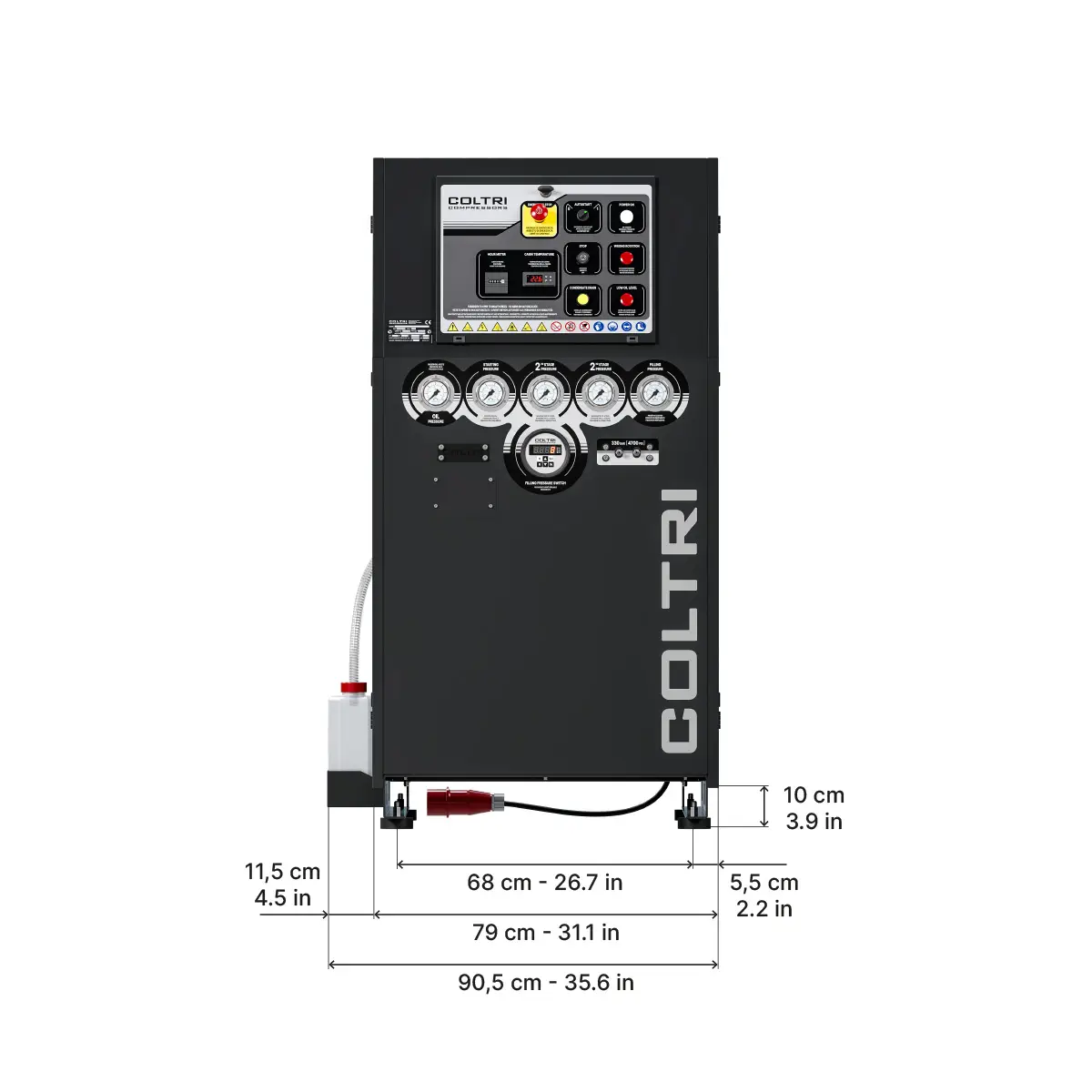

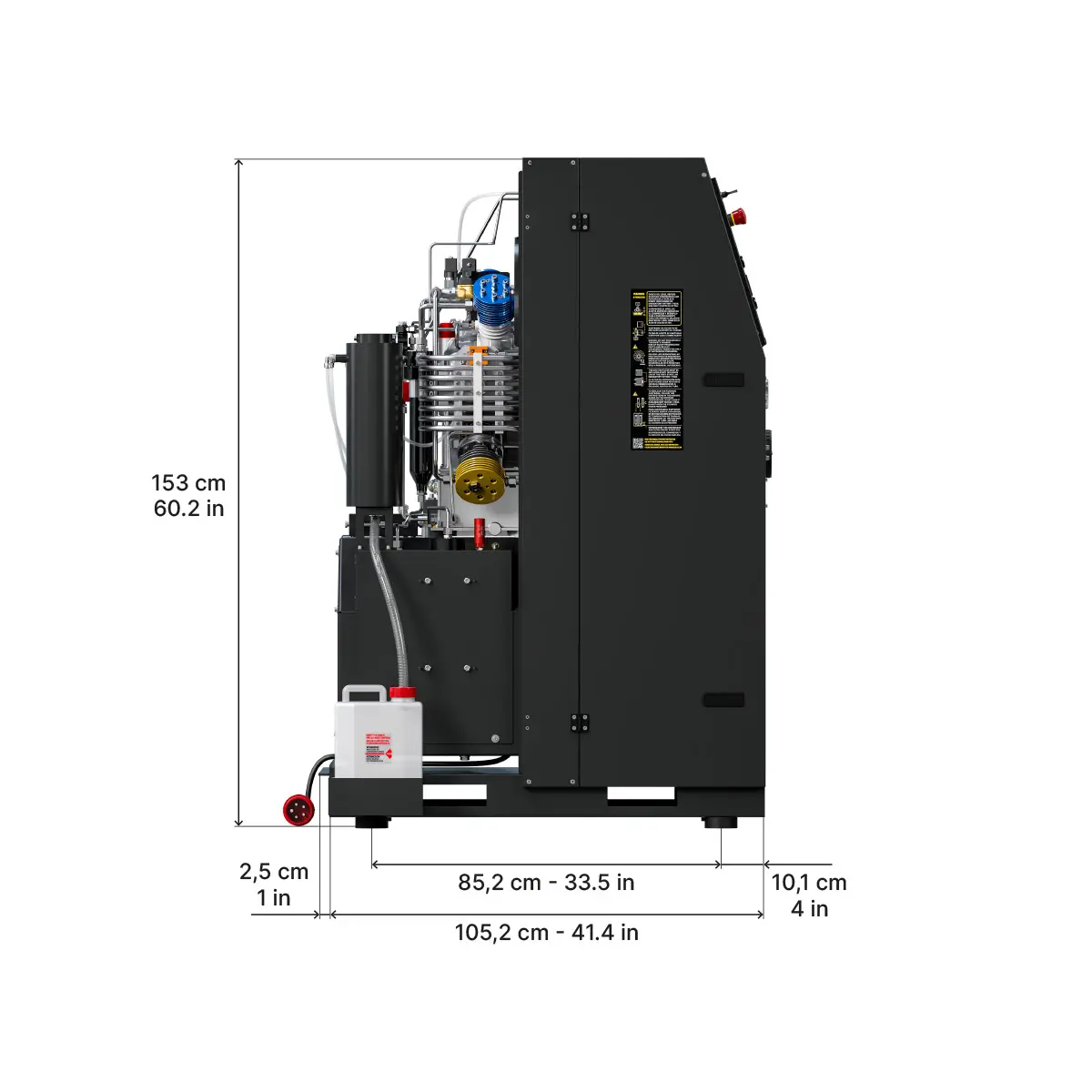

الأبعاد

(العرض × العمق × الارتفاع)

90.5 × 105.2 × 153 cm
35.6 × 41.4 × 60.2 × 41.4 × 60.2 in

الضوضاء

المحرك

الطاقة

9 كيلوواط

9 kW
12.5 Hp

11 كيلوواط

11 kW
15 Hp

15 كيلوواط

15 kW
20 Hp

نوع المحرك

9 كيلوواط

Elettrico trifase

11 كيلوواط

Elettrico trifase

15 كيلوواط

Elettrico trifase

جهد التشغيل/التردد

يتوفر جهد وتردد مختلفان عند الطلب.

9 كيلوواط

400 فولت، 50 هرتز

11 كيلوواط

400 فولت، 50 هرتز

15 كيلوواط

400 فولت، 50 هرتز

التيار المقنن

9 كيلوواط

18.8 A

11 كيلوواط

23 A

15 كيلوواط

31 A

سرعة دوران المحرك (RPM)

9 كيلوواط

2.880

11 كيلوواط

2.910

15 كيلوواط

2.920

فئة الحماية

IP55
